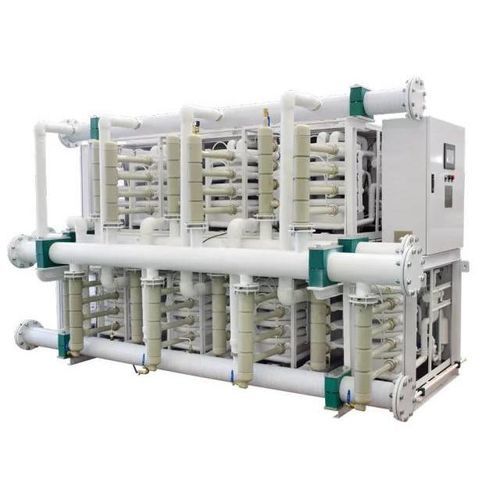

Resfriador de água para navio OA-TCS Series

Visão geral

A série OA-TCS é uma unidade modular de água fria/quente com bomba de calor de fonte hídrica, projetada para usar água de rios, lagos ou mar como fonte térmica. As unidades fornecem aproximadamente 7°C de água fria para refrigeração no verão e aproximadamente 45°C de água quente para aquecimento no inverno. O design modular permite operação em paralelo para atender a grandes demandas e configurações de planta flexíveis.

Submodelos relacionados

• OA-36TCS
• OA-48TCS
• OA-60TCS
• OA-72TCS
• OA-96TCS
• OA-120TCS
• OA-180TCS
• OA-240TCS

Características

• Projeto modular que permite a conexão em paralelo das unidades para capacidade escalável e melhor desempenho de regulação, reduzindo a corrente de partida.
• Trocador de calor coaxial tipo tubo-em-tubo removível no lado do rio/lago/água do mar para limpeza e manutenção simplificadas do lado da água.
• Operação com temperaturas baixas da fonte de água até 3°C, mantendo mais de 70% da capacidade nominal de aquecimento nessas condições.
• Compressor hermético de marca importada, selecionado por baixo ruído e confiabilidade.
• Sistema de controle digital com múltiplas funções de proteção e monitoramento.
• Dimensionamento para resistência à corrosão, redução de vibrações e estabilidade estrutural.
• Estrutura modular que suporta arranjos paralelos horizontais ou verticais conforme os requisitos de espaço.

Funções de proteção

• Proteção de vazão de água: deteção e proteção contra falta de água ou interrupção de fluxo em sistemas de água do mar e água de circulação.
• Proteção de pressão do refrigerante: desligamento por alta pressão e baixa pressão.
• Proteção do compressor: proteção contra sobrecarga e sobretemperatura.
• Proteção da temperatura da água:
  • Proteção para baixa temperatura da água do mar e proteção por diferencial de temperatura entrada/saída.
  • Proteção para temperatura alta/baixa da água de circulação e proteção por diferencial de temperatura entrada/saída.
• Opcional: proteção anticorrosão com ânodo de zinco para aplicações em água do mar.

Parâmetros do produto (seleção)

• Colunas: Modelo | Btu/h | Alimentação | Potência de entrada refrigeração | Potência de entrada aquecimento
• OA-36TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-48TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-60TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-72TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-96TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-120TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-180TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-240TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW

Notas técnicas

• Exemplo de decodificação do modelo: OA-48TCS — '48' indica capacidade de 48.000 Btu/h em refrigeração/aquecimento.
• Nota de alimentação: o sufixo 'S' indica 380V/50Hz/3Fase; padrão é 220V/50Hz/1Fase quando aplicável.
• Faixa de temperatura efetiva da fonte de água (rio/lago/mar): 3–35°C.
• Cuba de drenagem e estrutura: aço inoxidável.
• Materiais do condensador: tubo cobre-níquel B10/B30 ou tubo de titânio (opcional).
• Evaporador: 316L aço inoxidável.
• Refrigerante: R410A ou R407C.
