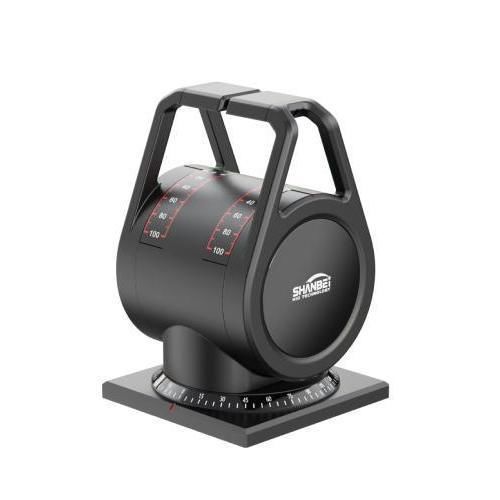

Manete de comando para propulsor WLF-74

digitaldo tipo azimutalpara navio

Visão geral
A alavanca de comando de azimute WLF-74 é um manípulo de controlo de rotação total, concebido para embarcações e equipamentos de ensaio que exigem ajuste simultâneo da propulsão (rotação) e do rumo (orientação). Apresenta intervalos de rotação configuráveis, materiais adequados para ambiente marítimo e várias opções de saída elétrica para postos de comando.

Tipo / Conjunto de pega

• Twin-lever SYNC
• Twin-lever IND

Intervalos de rotação

• Eixo Y (propulsão/RPM): ±60° / 0~60° / -15~60°
• Eixo Z (rolamento/azimute): ±180°

Parâmetros técnicos

• Potenciômetro eixo Y: 5KΩ, linear
• Paragem eixo Y: 0°
• Potenciômetro eixo Z: 5KΩ
• Paragens eixo Z: 0°, ±90°, 180°
• Corpo: liga de alumínio, acabamento pintura preta
• Engrenagem: liga de cobre
• Eixo: aço inoxidável
• Retroiluminação: filme de luz fria
• Índice de proteção (alavanca): IP56
• Transmissão: acionamento por engrenagens
• Regulação de brilho: 0~24V alimentação externa
• Tolerância linear: ±1,0%
• Cabeamento: 16 blocos de terminais I/O
• Montagem: 4 x pinos M4, espessura do painel 8 mm

Opções

• Conjunto de pega: Twin-lever SYNC, Twin-lever IND
• Opções eixo Y: ±60°, 0~60°, -15~60°
• Rotação do rolamento: ±180°
• Sinais de saída: 5K sin/cos; 4~20mA para propulsão/rotação; interruptor de contato seco
• Ajuste da retroiluminação: 0~24V
• Local de instalação: FWD, AFT

Especificações / características técnicas

• Modelo: WLF-74
• Tipo de produto: Alavanca de comando de azimute (manípulo de controlo de rotação total)
• Intervalo eixo Y: ±60° ou 60° ou -15~75°
• Intervalo eixo Z (rolamento): ±180°
• Potenciômetros: eixo Y 5KΩ; eixo Z 5KΩ
• Eixo: aço inoxidável
• Corpo: liga de alumínio com acabamento pintura preta
• Engrenagem: liga de cobre
• Grau IP: IP56
• Transmissão: acionamento por engrenagens
• Retroiluminação: filme de luz fria; dimmer 0~24V alimentação externa
• Opções de saída: 5K sin/cos; 4~20mA para propulsão/rotação; contato seco
• Tolerância linear: ±1,0%
• Cabeamento: 16 blocos de terminais I/O
• Montagem: 4 x pinos M4; espessura do painel 8 mm
