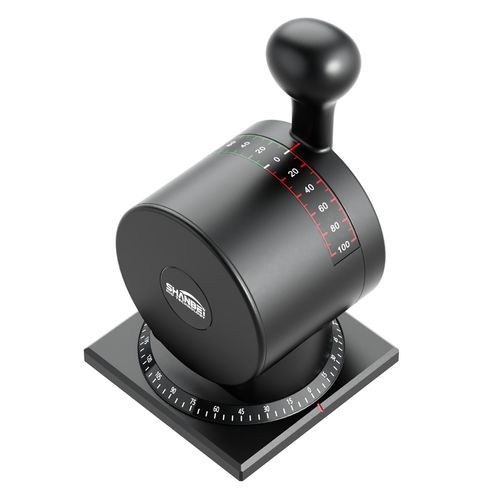

Manete de comando de aceleração WLF-72

mecânicodo tipo azimutalpara barco

Visão geral
A alavanca de controlo de azimute WLF-72 é projetada para aplicações marítimas e equipamentos de teste que exigem controlo simultâneo da direção (azimute) e da velocidade de propulsão. É adequada para consolas de ponte, estações de simulador e painéis de controlo em embarcações e navios de trabalho.

Estilo / Tipo

• Empunhadura com cabeça esférica
• Empunhadura tipo pressão com dedo
• Posição esquerda: 72L
• Posição direita: 72R

Parâmetros
Tensão de alimentação: 18~26 V DC
Faixa eixo Y: ±60°
Potençiómetro eixo Y: 5 KΩ, linear
Posição neutra eixo Y: 0°
Material do corpo: liga de alumínio, acabamento preto
Material das engrenagens: liga de cobre
Retroiluminação: película de luz fria
Nível de proteção: IP56
Instalação: 4 × pinos M4, espessura do painel 8 mm
Faixa eixo Z: rotação contínua 360°
Potençiómetro eixo Z: 5 KΩ
Posições de paragem eixo Z: 0°, ±90°, 180°
Material do fuso: aço inoxidável
Transmissão: acionamento por engrenagem
Escurecimento: escurecimento com alimentação externa 0~24 V
Tolerância linear: ±1,0 %
Cabeamento: 16 blocos de terminais I/O

Opções

• Faixa de rotação RPM: ±60° ou 0~60°
• Faixa de rotação do rolamento: ±180°
• Sinal de saída: 5 KΩ sin/cos
• Ajuste da retroiluminação: 0~24 V
• Localização: proa (FWD) ou popa (AFT)

Acessórios
Não estão listados acessórios específicos para a unidade padrão; peças sobressalentes e kits de montagem disponíveis mediante pedido.

Especificações técnicas

• Modelo: WLF-72
• Tensão de alimentação: 18~26 V DC
• Faixa eixo Y: ±60°
• Faixa eixo Z: rotação contínua 360°
• Potençiómetros: eixo Y 5 KΩ, eixo Z 5 KΩ
• Material do corpo: liga de alumínio (acabamento preto)
• Material das engrenagens: liga de cobre
• Material do fuso: aço inoxidável
• Nível de proteção: IP56
• Instalação: 4 × pinos M4, espessura do painel 8 mm
• Transmissão: acionamento por engrenagem
• Retroiluminação: película de luz fria; ajustável 0~24 V
• Sinal de saída: 5 KΩ sin/cos
• Tolerância linear: ±1,0 %
• Cabeamento: 16 blocos de terminais I/O
