Acoplamento mecânico flange JXL
de pinospara barcopara navio

acoplamento mecânico flange
acoplamento mecânico flange
Guardar nos favoritos
Comparar


Características

Tipo
flange, de pinos
Aplicações
para barco, para navio
Uso previsto
para eixo de transmissão
Outras características
de alto desempenho, antivibração, cubo-árvore, com medição de torque, ATEX, resistente às chamas, com roda de inércia, para zonas explosivas, antiestático, sob medida, à prova de explosão

Descrição

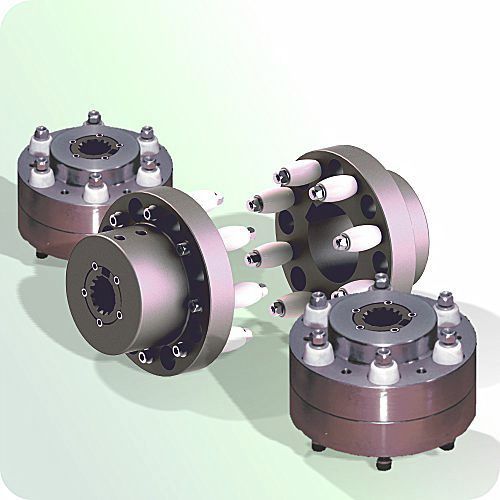

Os acoplamentos de eixos torsionalmente resilientes 'JXL' em conformidade com a ATEX, de design de pinos e buchas, são compostos por duas flanges de aço totalmente usinadas que são acopladas através de uma série de pinos de acionamento e elementos flexíveis 'hytrel'. Os elementos têm a capacidade de absorver cargas de choque e amortecer vibrações. » Os acoplamentos não produzem estática e não suportam queimaduras. » Diâmetros máximos de eixo de até 400 mm. » Torques de 300.000 Nm. e » Velocidades até 11.000 rpm. podem ser acomodadas. A gama 'JXL' de acoplamentos resilientes é capaz de aceitar desalinhamentos angulares, radiais e axiais, são resistentes à torção, não lubrificantes e capazes de operar entre temperaturas de -50°C e +105°C. Os elementos são resistentes às chamas, anti-estáticos e têm aceitação dos BCN para utilização subterrânea em minas de carvão número A2032. Todos os acoplamentos anti-estáticos / antideflagrantes em conformidade com a ATEX "JXL" são capazes de aceitar uma sobrecarga momentânea de torque duas vezes nominal. Os acoplamentos são selecionados em sua capacidade de transmitir torque entre eixos rotativos, sendo fatores restritivos a velocidade máxima e o diâmetro do eixo. (Ver notas de selecção abaixo). Fornecido em versão eixo a eixo ou flange a eixo para acionamentos que requerem uma conexão de volante de inércia. Os flanges ou cubos podem ser fornecidos em aço carbono, aço inoxidável e outros materiais exóticos. Torque em Nm (Newton metros) = Potência (Kw) x 9550 Velocidade (RPM) Exemplo 18,5 kW a 1500 rpm = 18,5 x 9550 = 117,783 Nm 1500

---
