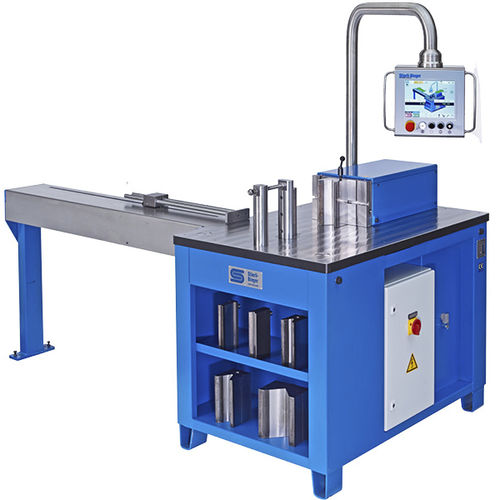

造船所用曲げ機 420 CNC-W

油圧式管

Stierli-Bieger 420 CNC/W ベンディングセンターは、最新の1軸または2軸制御を装備することができる非常に効率的なシステムです。オペレーターはスクリーンに表示されるダイアログに従って、非常に簡単にシステムをプログラムすることができます。必要な曲げ角度と停止寸法をプログラムすることができます。 材料に関連するスプリングバックは、制御システムに保存された曲げテーブルから計算され、必要に応じて変更または拡張することができます。さらに、曲げる前の長さと停止位置は自動的に計算されます。20種類の曲げ加工をそれぞれ10万プログラム保存することができます。速度と微速度は両軸とも設定済みです。200mmのツールホルダーと直径80mmの強力なピンにより、多目的に使用でき、簡単な工具の取り付けも可能です。曲げ加工には、簡単かつ迅速に交換できる工具を使用します。 非常に大きな作業板により、非常に大きな曲げ加工部品の効果的な位置決めが可能です。特殊な油潤滑式のガイド付きシリンダーは、メンテナンスが不要で、オープンガイドも不要です!曲げ加工の開始は、フットペダルを使用します。 作業力 - 42～420 kN 金型高さ - 200 mm / 7.87" (インチ) 曲げ能力 平面 - 200 / 20 mm 制御 - CNC制御 プログラムメモリ - 100'000 測定精度 - +/- 0.1度 シリンダーストローク - 300 狭幅パンチによる最小U字曲げ - 65 mm (50mm以上のパンチが必要な場合はお問い合わせください) シリンダースピード - 0- 0.6 m/分（設定可能 モーター出力 - 4.0 kW Hybridhydraulik 電圧 - 3x400 V / 50 Hz (その他の電圧) 寸法 - 1150 x 850 mm 重量 - 1000 kg 色 - 青 設置方法 - 可動式
