造船所用曲げ機 120 HE

油圧式形材

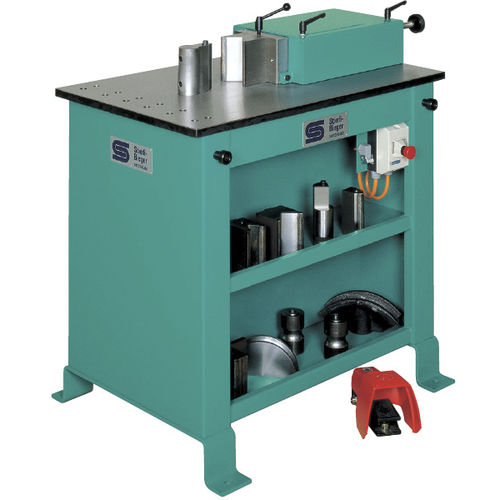

Stierli-Bieger 120 HE は、ソリッドスチール製の非常にコンパクトなベンディングマシンです。直径60 mmの曲げピンが110 mmの厚板に挿入されます。130mmの工具を使用することで、非常に幅広い作業を行うことができます。 大きな作業プレートにより、大きな曲げ部品も簡単に位置決めできます。特殊なオイル潤滑ガイド付きシリンダーは、メンテナンスが不要です！120mmの大きなストロークとシンプルなツールホルダーにより、本機は非常に多目的に使用できます。ストロークの制限はハイドロメカニカルで行われ、最高の精度で簡単に操作できます。 本機は、パレットトラックで工場内に簡単に持ち込むことができます。工具トレイは、工具を整理して収納できるため、常に手元に置いておくことができます。 作業能力 - 12 to / 120 kN ツール高さ - 130 mm / 5インチ（インチ） 平面曲げ能力 - 130 / 12 mm 矯正能力 - 軽い矯正作業 パイプ曲げ - 3/8" - 1 ½" 丸棒 - ø 25 mm 制御 - 手動制御 シリンダーストローク - 0 - 170 mm 狭断面パンチによる最小U字曲げ - 45 mm シリンダー速度 - 0.60 m/min モーター出力 - 1.50 kW 電圧 - 400 V / 50 Hz 寸法 - 1050 / 650 mm 重量 - 420 kg 色 - NCS 3050 ブルーグリーン NCS 4050 ワインレッド 設置 - 可動式 手動制御は、すべての水平曲げ矯正機に使用できます。何十年にもわたり使用されてきた実績があり、どのスタッフでも簡単に使用できます。ストロークの微調整により、正確な曲げと矯正が可能です。 シリンダーの前進・後退位置の設定が簡単で容易 細かいストローク調整で正確な曲げ伸ばし フットスイッチ、手動リモコンまたは両手操作で操作可能
