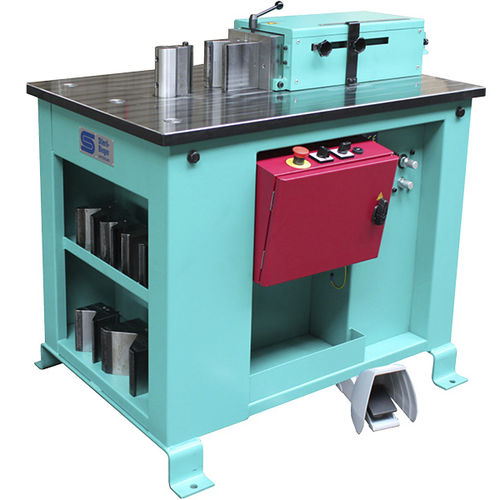

造船所用曲げ機 220 HE

油圧式形材パイプ用

Stierli-Bieger 220 HEは、非常に効率的でコンパクトな横型プレスです。強固な鋼製複合マシンプレートには、直径60 mm、深さ110 mmの非常に強力なツールホルダーがあります。130 mmの工具を使用することで、非常に幅広い作業を行うことができます。 中央のベンディングピンホルダーは、硬化鋼ブッシングで補強されています。さらに3つの穴は、パイプ曲げ・矯正ツールのプラグインピンのためにあります。非常に大きな作業プレートにより、非常に大きな曲げ加工部品も効果的に位置決めすることができます。 特殊なオイル潤滑式ガイドシリンダーは、メンテナンスが不要です。220kNの作動圧力は、200mmの全ストロークと全作動速度で供給されます。ストローク制限は、電気油圧式で、バーニア目盛と0マーク付きのStierliスイッチオフシステムが採用されています。フットスイッチまたは特殊な手動コントロールケーブルで操作し、ジョギングモード、自動モード、および直線化機能を作動させることができます。 本機は、クレーンやパレットトラックで工場内に簡単に持ち込むことができます。2つのツールトレイは、ツールを整理して収納できるため、常に手元に置いておくことができます。豊富な種類のツールにもご注目ください。 作業力 - 22～220 kN 工具の高さ - 130 mm / 5.11" (インチ) 曲げ能力 フラット - 130 / 16 mm 矯正能力 - HEB 100 パイプ曲げ - 3/8"- 1 ½" 丸棒 - ø 30-35 mm 制御 - NC制御 シリンダーストローク - 170 mm 狭幅パンチによる最小U字曲げ - 45 mm シリンダー速度 - 0.6 m/min モーター出力 - 3.0 kW 電圧 - 400 V / 50 Hz (その他の電圧) 寸法 - 1100 / 800 m 重量 - 650 kg 色 - NCS 3050 ブルーグリーン NCS 4050 ワインレッド 設置方法 - 可動式
