船用ソナー SY60

船用マルチビーム過酷な環境用

概要

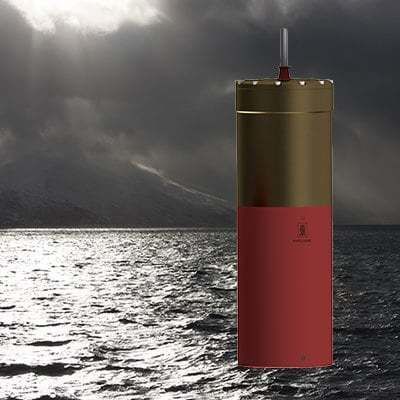

Simrad SY60は、商業用途およびスポーツフィッシング向けの第2世代全方位ソナーです。トランスデューサ素子数の増加と送信出力の向上により、垂直面の分解能、ターゲットの分離、および荒天時の追跡性能が改善されています。トランシーバーの電子機器はトランスデューサ内部に収められており、ケーブルとノイズを低減します。

主な技術的改良（イントロ）
SY50の256素子からSY60の384素子への増加により、垂直ビームが狭くなり垂直面の解像度が向上します。SY50に比べ送信出力は倍増し、約+3 dBのソースレベル向上を実現しています。新しいSteadyPing動作センサがトランスデューサ内に統合され、荒天時でも完全な安定化を確保します。

SteadyPing
SteadyPingはトランスデューサに統合された新しい安定化センサです。従来のセンサより大幅に高い精度を提供し、短距離や荒天時でも正確な安定化表示を可能にします。狭ビーム使用時には迅速な安定化が重要です。

QuadPing®
QuadPing®は、4回の送信（ピング）を同時に使用して深海から船舶付近まで魚群を検出・追跡する高度な機能です。QuadPingは専用表示モードとして実装され、対応システム向けにソフトウェアアップグレードとして提供されます。

• 2つの水平表示：単一スワス（基準）表示と3スワスを組み合わせた表示。
• 3つの結合されたピングは10°の傾斜差で分離されており、中央のピングの傾斜が表示されます。
• 周波数は第2スワスに表示され、他の2つは第2に対して±1 kHzです。

Sonar AI
SY60はSonar AIをサポートします。Sonar AIは人工知能アプリケーションで、関心のあるターゲットをノイズや不要なエコーから識別するのに役立ちます。有効なターゲット（単体の魚または魚群）が検出されると、自動的にマーカーが表示され識別・追跡できます。Sonar AIは、対応時にリモート操作や自動ソフトウェアアップグレードも可能にします（アプリのインストール/アップロードにはProcessor Unitのオンラインが必要；サブスクリプション料金が発生する場合があります）。

「Winson」オペレーティングソフトウェア
SY60はSimradソナーで共通のWinsonソフトウェアプラットフォームを使用します。Winsonは複数の表示ビュー、表示をディスプレイ間で移動する機能、ビームの同時ピングによるピングレートと更新頻度の向上を提供します。他のWinson機能：

• 20以上の言語によるユーザーインターフェース
• 操作パラメータへの直感的なアクセス
• お気に入り設定の保存と呼び出し
• ソナー画像とビデオシーケンスの保存と再生
• ターゲットと位置の追跡

コンパクト設計と設置
SY60はコンパクトで、ソナールームが限られた船にも適した簡単な設置を目的に設計されています。独立したトランシーバーキャビネットは不要で、小型の電源のみが必要です。ハル（トランスデューサ）ユニットとブリッジコンピュータ間の通信は単一のイーサネットケーブルで行われます。ハルユニットとコンピュータは、三相電源のない小型沿岸船でも直流電源で動作可能です。

通信とセンサ統合
このソナーは、船のセンサ（位置情報、速度、航向）とのシームレスな通信のための標準的なインターフェースを複数備えています。内蔵の動作センサは運用精度を向上させ、外部の動作基準ユニット（MRU）を追加することでさらに精度を高めることができます。

ハルユニット
2種類のハルユニットが用意されています：標準のSY Hull Unitはトランスデューサを船体下600 mmに下げ、SY Compact Hull Unitは400 mmに下げます。両ハルユニットの推奨最大船速は15ノットです。ハルユニットは設置トランクに取り付けられ、通常はスクリューやエンジンのノイズを避けるため船首側に配置されます。

システム図（システムユニット）
SY60のシステムユニットは通常ブリッジとソナールームに設置されます。SY60システムに一般的に取り付けられる主な構成要素（典型配置）は次の通りです：
(A) ディスプレイ（第2ディスプレイはオプション）
(B) 操作パネル（オプション）
(C) プロセッサユニット（コンピュータ）
(D) 電源ユニット
(E) ハルユニット
(F) 昇降モーター
(G) 設置トランク
(H) トランスデューサ

ソナー操作パネル
SY60はProcessor UnitとUSBで通信するオプションのMk4操作パネルをサポートします。パネルは専用/カスタマイズ可能なボタンやノブ、ソフトウェアアップグレードへのアクセス、ユーザー設定の管理を提供します。対応するProcessor Unitがあれば、Mk4パネルはリモートのオン/オフ機能を提供できます。パネル専用の電源は不要です。

仕様 / 技術データ

• モデル世代：第2世代全方位ソナー
• トランスデューサ素子：384素子（SY50の256素子から増加）
• 垂直ビーム：狭ビーム（約6.4°）
• 動作：360°全方位、SteadyPingによるオムニ安定化
• 送信出力：SY50比で+3 dBのソースレベル（送信出力が倍増）
• QuadPing®：4つの同時ピング；3つの傾斜ピングは10°間隔；外側スワスは第2に対して±1 kHzの周波数オフセット
• 動作モード：CHIRPおよびCW伝送
• デュアル動作：傾斜範囲 -10°から+60° のデュアル傾斜範囲およびデュアルレンジ能力
• ピング機能：ビームの同時ピング（Winsonソフトウェア）
• リモート：対応する場合の完全なリモート機能および遠隔操作オプション
• 内蔵動作センサ：トランスデューサ内のSteadyPingセンサ；精度向上のための外部MRUはオプション
• 設置：トランスデューサ内にトランシーバー電子機器を内蔵；ケーブルを削減；ブリッジへは単一のイーサネット通信
• ハルユニット：SY Hull Unit（600 mm下げ）およびSY Compact Hull Unit（400 mm下げ）
• ハルユニットの推奨最大船速：15ノット
• 表示：複数ビュー、設定の保存/呼び出し、画像およびビデオシーケンスの保存/再生、ターゲットおよび位置追跡
