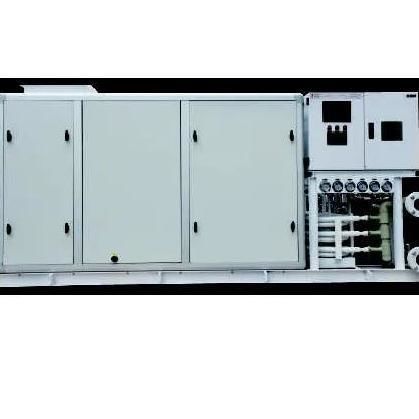

空気処理システム OA-ZK Series

海用船用

OA-ZK Seriesは、海水冷却式の一体型ユニタリ空気処理ユニットで、大空間の船室や商業用途向けに設計され、集塵ろ過、冷房、オプションの暖房および加湿機能を統合しています。海水温度が3°Cを超える場合は暖房運転が可能で、新鮮空気/還気の混合をダンパーで調整できます。

原理：

• OA-ZKHユニットは、コンプレッサー、コンデンサー、膨張弁、蒸発器で構成され、海水との熱交換を前提に設計されています。
• 海水により熱交換器を冷却し、循環空気の冷却・除湿を行います。
• 海水温度が3°Cを超えると、熱源回路により暖房運転が可能です。
• 新鮮空気取り入れ口と還気取り入れ口により、ダンパーで混合比と換気量を正確に制御できます。

特長：

• 一体構造の床置き設計で、船内や大容積区画への設置を簡素化します。
• 交換・保守が容易なフレーム式一次フィルターを装備。
• 冷媒用ソレノイドバルブおよびサーモスタティック膨張弁を内蔵し、冷媒制御が容易です。
• VFD（可変周波数ドライブ）による可変速ファンで、風量と吹出口静圧をダクト抵抗に応じて調整します。
• 集中給排気方式により、移行期には100%外気運転が可能です。
• 空気処理機能：集塵ろ過、冷却、オプションの暖房および加湿。

関連サブモデルとパラメータ：

• OA-25ZKH — Btu/h: <96000 — 電源: AC380V/50Hz/3Ph — 冷房入力電力: -- — 暖房入力電力: --
• OA-35ZKH — Btu/h: 96000-720000 — 電源: AC380V/50Hz/3Ph — 冷房入力電力: -- — 暖房入力電力: --
• OA-50ZKH — Btu/h: 96000-720000 — 電源: AC380V/50Hz/3Ph — 冷房入力電力: -- — 暖房入力電力: --
• OA-70ZKH — Btu/h: 96000-720000 — 電源: AC380V/50Hz/3Ph — 冷房入力電力: -- — 暖房入力電力: --
• OA-105ZKH — Btu/h: 96000-720000（"105"は約105 kWの冷暖房容量を示す） — 電源: AC380V/50Hz/3Ph — 冷房入力電力: -- — 暖房入力電力: --
• OA-180ZKH — Btu/h: 96000-720000 — 電源: AC380V/50Hz/3Ph — 冷房入力電力: -- — 暖房入力電力: --

技術仕様とオプション：

• 電源仕様：380V / 50Hz / 3相（表示のサブモデル共通）。
• ファン制御：VFDによる可変速制御で風量および吹出口静圧を調整。
• 動作モード：換気、冷房、暖房（オプション）、加湿（オプション）。
• 熱交換器：親水性アルミフィン標準、銅管オプションあり。
• オプション品：亜鉛めっきまたはアルミ合金製の新風/還気ダンパー、電気ヒーター、Celdekまたは電極式加湿器。
• 適用水温範囲（河川/湖/海）：3°C〜35°C。

設置と典型的な海洋用途：

• 床置き設置で、送風・還気・新風ダクトに接続。大型船舶のキャビン、機関室や陸上の大容積区画に適合。
• 船内の海水回路や集中換気システムへの組み込みを想定して設計。
• フィルター、ファン、制御部品への保守アクセスを確保し、船舶の点検ルーティンに対応。
