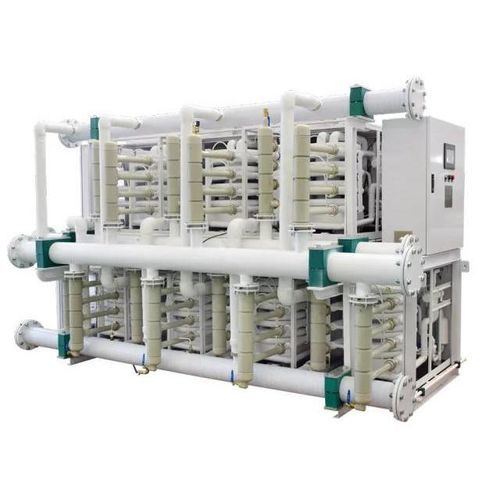

船用冷水機 OA-TCS Series

概要

OA-TCSシリーズは、江・河・海水を冷熱源として利用する水源ヒートポンプ方式のモジュール式冷温水ユニットです。夏季は約7°Cの冷水を、冬季は約45°Cの温水を供給します。モジュール構造によりユニットを並列接続して大容量要求に対応でき、設備配置の柔軟性を確保します。

関連サブモデル

• OA-36TCS
• OA-48TCS
• OA-60TCS
• OA-72TCS
• OA-96TCS
• OA-120TCS
• OA-180TCS
• OA-240TCS

特長

• モジュール設計によりユニットの並列運転が可能で、容量の拡張性と制御性能の向上、始動電流の低減を実現。
• 江・河・海水側に着脱可能な同軸チューブインチューブ型熱交換器を採用し、水側の洗浄・保守が容易。
• 水源温度が3°Cまで低下しても、当該条件下で定格暖房能力の70%以上を維持可能な低温運転性能。
• 低騒音の輸入ブランド全密閉型コンプレッサを採用。
• 多機能のデジタル制御システムを搭載。
• 耐食・耐振動・耐揺れを考慮した設計。
• モジュールフレームは水平または垂直の並列配置をサポートし、設置スペースに対応。

保護機能

• 水流保護：海水および循環水の欠水・断水を検出して保護。
• 冷媒圧力保護：高圧・低圧保護を実装。
• コンプレッサ保護：過負荷・過熱保護。
• 水温保護：
  • 海水低温保護および入出口温度差保護。
  • 循環水の高低温保護および入出口温度差保護。
• オプション：海水用途向けの亜鉛アノード防食保護。

製品パラメータ（抜粋）

• 項目： 型式 | Btu/h | 電源 | 冷房入力電力 | 再熱入力電力
• OA-36TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-48TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-60TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-72TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-96TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-120TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-180TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-240TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW

技術上の注意

• 型式例の意味：OA-48TCS の '48' は冷暖房能力 48,000 Btu/h を示します。
• 電源表記：末尾の 'S' は 380V/50Hz/3相 を示し、デフォルトは 220V/50Hz/1相（該当する場合）です。
• 適用水源温度範囲（江/河/海水）：3–35°C。
• ドレンパンおよびフレーム材質：ステンレス鋼。
• 凝器材質：B10/B30 銅ニッケル管またはチタン管（オプション）。
• 蒸発器材質：316L ステンレス鋼。
• 冷媒：R410A または R407C。
