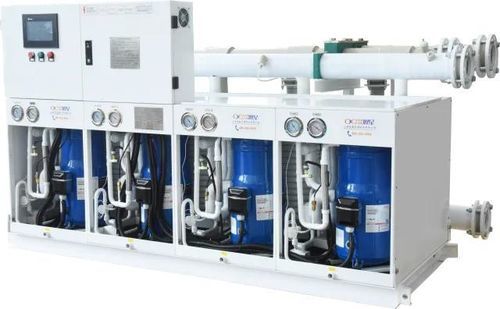

船用冷水機 NxOA-TCS-B Series

NxOA-TCS-Bシリーズは、河川・湖・海水を冷媒源/熱源として利用するインバータ式モジュラー水源ヒートポンプチラーです。冷房時は約7°Cの冷水を、暖房時は約45°Cの温水を供給します。モジュラーかつインバータ制御により、コンプレッサーの無段階回転制御で冷暖房能力を精密に調整でき、並列拡張にも対応します。

関連モデル

• 48TCS-B
• 72TCS-B
• 120TCS-B
• 180TCS-B
• 240TCS-B

特長

• モジュラー設計：ユニットを並列接続可能で、大容量の冷暖房要求に対応し、メンテナンスを簡素化します。
• インバータモジュール：コンプレッサーの無段階回転制御により始動電流と発電機負荷を低減し、温度制御精度と省エネ性を向上させます。
• 河川/湖/海水側に着脱式組合せ同軸熱交換器を採用し、水側の洗浄・保守が容易です。
• 柔軟な構成：現場要件に応じて単一モジュールまたは全モジュールをインバータ化可能です。
• デジタル高精度制御と多重保護・故障アラームを備え、安全な運転を実現します。
• 耐腐食・耐振動・耐ローリング設計。モジュラー架台により水平並列設置が容易です。

製品パラメータ

• 48TCS-B — Btu/h: <96000；電源: --；冷房入力電力: 2.4-20 kW；暖房入力電力: 2.4-20 kW
• 72TCS-B — Btu/h: <96000；電源: --；冷房入力電力: 2.4-20 kW；暖房入力電力: 2.4-20 kW
• 120TCS-B — Btu/h: 96000-720000；電源: --；冷房入力電力: 2.4-20 kW；暖房入力電力: 2.4-20 kW
• 180TCS-B — Btu/h: 96000-720000；電源: --；冷房入力電力: 2.4-20 kW；暖房入力電力: 2.4-20 kW
• 240TCS-B — Btu/h: 96000-720000；電源: --；冷房入力電力: 2.4-20 kW；暖房入力電力: 2.4-20 kW

技術仕様

• 型式表記例：3x0A-120TCS-B — 先頭の数字3はモジュール台数、1はインバータ台数、120は機種サイズ（冷/暖能力120000 Btu/h）を示します。
• 電源：380V / 50Hz / 3相。
• 適用水源温度範囲：3 ~ 35°C（河川、湖、海水）。
• ドレンパンおよびフレーム：ステンレス製。
• 凝縮器材質：B10/B30 CuNiチューブまたはチタンチューブ。
• 蒸発器材質：316Lステンレス。
• 冷媒：R410A。
• モジュラー並列構成により、単一モジュールまたは全モジュールのインバータ構成をサポートし、拡張性と保守性を確保します。
