計算ソフト 分析積載用デザイン
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 分析, 計算, 積載用, シミュレーション, データ処理用, リポーティング用, デザイン
- 応用
- 船用
- タイプ
- 3D, 自動, オープンプラットフォーム
- その他の特徴
- カスタマイズ可能
詳細
概要
主な機能
SDC Verifier の主な能力
前処理・後処理ツール
自動検出と要素解析ツール
追加の利点
技術仕様
- SDC Verifierは、構造設計、FEAベースの検証、規格適合を行う統合ソフトウェアで、エンジニアリングプロジェクト向けに自動検査とレポート生成を可能にします。
主な機能
- 設計検査：ボルト、疲労、座屈、強度の検証。

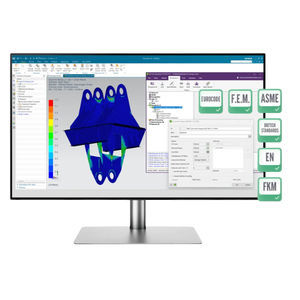

- 規格・コード検証：50以上の設計コードに対する自動バリデーション。
- 設計最適化、モデルのインポート/エクスポート、自動レポートワークフロー。
- FEA解析のサポートとソルバー間の相互運用性（Nastranベースのワークフローを強調）。
SDC Verifier の主な能力
- 荷重と組合せ：自動荷重組合せと事前定義された荷重タイプ（浮力、風、波、バラスト）。

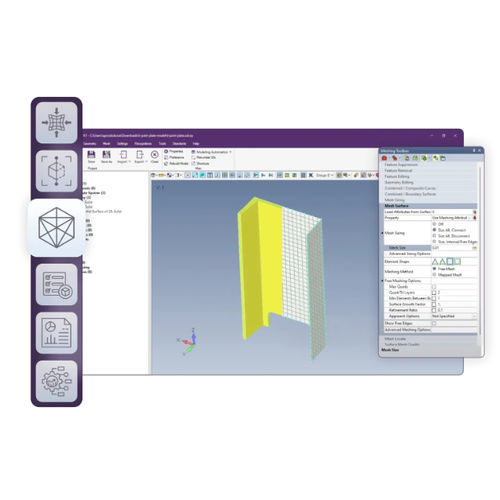

- モデリングとメッシング：CAD/FEA入力からのパラメトリックなモデル作成と高速なメッシュ調整。
- 構造最適化：溶接、板厚、断面のパラメータ最適化。
- 自動レポート：モデル説明、結果、プロットを含む構造化レポートの作成；Word、PowerPoint、PDFへ出力。
前処理・後処理ツール
- 重要荷重の抽出、Peak Finderによる応力/ひずみ/変位のピーク領域検出、曲げモーメント・せん断力の抽出。
- Freebody計算による力/モーメントの釣り合い算出と内部/外部荷重の抽出。
- Rainflowカウントによる疲労サイクル行列生成と圧縮のみ支持のモデリング。
- 追加チェック：質量・重心テーブル、厚さプロット、溶接集計、有効板幅、応力勾配ツール。
自動検出と要素解析ツール
- Joint & Connections Finder：接合部を検出し、関節チェックや座屈長さに使用。
- Beam Member Finder：梁要素を検出し、メッシュに依存しない座屈長さを算出。
- Weld Finder：溶接を検出し、疲労・溶接強度チェックのために応力を変換。
- Panel Finder：板、リブ、パネルの形状を特定し、板の座屈計算に利用。
追加の利点
- 自動化により検証作業の大幅な時間短縮（顧客報告では最大で約80%の削減）。
- ワークフロー統合のためのSDC APIを提供。
- モデリング、FEA検証、規格チェックを1つで提供するソリューション。
技術仕様
- 製品名 / 型番: SDC Verifier
- 梁、板、シェルのFEAモデルおよび組合せワークフローの検証をサポート。
- Ansys、Femap、Simcenter 3Dなど主要CAEプラットフォームとの統合。
- ボルト、疲労、座屈、溶接強度などの自動チェック；50以上の規格への対応。
- 前処理/後処理ツール群と自動レポート生成（Word、PowerPoint、PDF）。
- 自動化機能とAPI；標準的なFEAソルバー（Nastranワークフロー）に対応。
