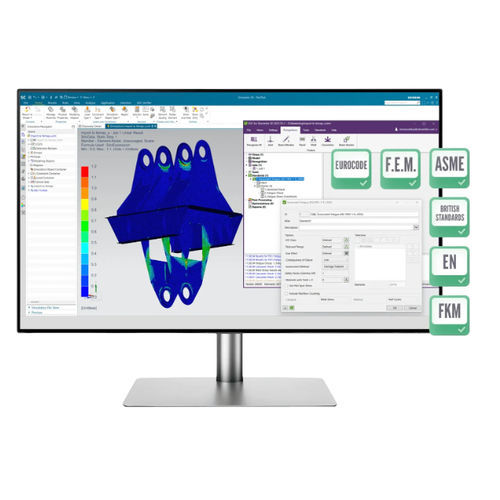

分析ソフト Simcenterデザインシミュレーションデータ処理用
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 分析, シミュレーション, データ処理用, リポーティング用, デザイン
- 応用
- 船用, 業務用ボート用, 造船所用, 海上プラットホーム
- タイプ
- 3D, 自動, オフライン
- オペレーティングシステム
- Windows産
- 展開モード
- プラグイン
- 認証
- ISO
- その他の特徴
- カスタマイズ可能
詳細
製品概要
主な機能
期待できる成果
適用規格（例）
プリ/ポストプロセッシングとツールのハイライト
導入とワークフロー
技術仕様
- Simcenter 3D 内で動作する SDC プラグイン。強度、疲労、座屈、溶接、ボルトの自動構造検証を提供します。
- ネイティブ .fem モデルに直接作用し、モデルの再構築やエクスポートは不要です。
- SDC Verifier プラットフォーム上に構築され、他の FEA 環境向けの類似拡張も用意されています。
主な機能
- 50 を超える国際的な工学規格に基づく自動コードチェックを実行します。
- 溶接、継手、梁、板、補強材などの構造要素を自動認識します。
- タンク、浮力、風、波、流れの荷重適用ツールを内蔵し、複合荷重ケースに対応します。
- Simcenter 3D 内で完結するワークフロー—ツール切替や別途前処理は不要です。
- テンプレート駆動の帳票（図表、表、チェック要旨）を迅速に生成し、モデル更新時に即座に再生成します。
- コード結果に基づく最適化ワークフローにより、板厚、断面、溶接方式、材料特性を効率的に調整できます。
期待できる成果
- 現実的かつ複合的な荷重条件下での強度、疲労、座屈、溶接、ボルトの検証が可能です。
- 手作業のスプレッドシートやカスタムスクリプトを自動化された監査可能なチェックで置き換えられます。
- テンプレートベースの再現可能なワークフローにより、報告と設計反復を高速化します。
- オフショア、海洋、土木、重機分野のプロジェクトでの認証や監査対応を支援します。
適用規格（例）
- ABS
- AIJ
- AISC
- API
- ASME
- Australian Standards
- British Standards
- Bureau Veritas
- DIN
- DNV
- DVS
- EN 13001
- Eurocode（Eurocode 3、9 含む）
- F.E.M. 1.001
- FKM
- IACS
- ISO
- Lloyd’s Register
- NACA
- NORSOK
- VDI
プリ/ポストプロセッシングとツールのハイライト
- Peak Finder：結果と SDC チェックからピーク領域を検出・要約（応力、ひずみ、変位、疲労、座屈など）。
- Freebody：選択したサブ構造の釣り合い力・モーメントを算出し、サブモデリングや接続部力を抽出します。
- Moment & Shear Force：格子点荷重を積分して縦方向図を作成し、最大/最小を抽出して図表をエクスポートします。
- Rainflow counting：不規則時刻歴をサイクル行列に変換し、ピーク–バレーフィルタや複数のカウント手法をサポートします。
- Compression‑only supports：一方向のみ荷重を負担する拘束をモデル化し、安定したチェックのために荷重セットを反復生成します。
導入とワークフロー
- Simcenter 3D 内のネイティブプラグインとして迅速に導入可能—別途のインポート/エクスポートは不要です。
- 認識ツールが要素分類を自動化し、検証と帳票作成のためのモデルデータを準備します。
- 自動テンプレートとレポートジェネレータにより、図表・表・チェック要旨を含む監査対応ドキュメントを生成します。
- 最適化モジュールがコードチェック結果と連携し、設計要件を満たしつつ反復回数や材料量を削減します。
技術仕様
- 統合：Simcenter 3D 環境内で動作するネイティブプラグイン。
- 対応モデル形式：ネイティブ .fem（変換不要）。
- 対応検証：強度、疲労、座屈、溶接検証、ボルト検証、梁・板検証。
- 規格：上記例を含む 50+ の業界規格に対する自動実装。
- 荷重機能：タンク、浮力、風、波、流れの内蔵適用機能；複合荷重の組合せに対応。
- 自動化：要素認識、チェックケースの自動生成、テンプレート駆動のレポート。
- 報告：図表・表を備えた構造化されたテンプレートレポートをモデル更新時に再生成。
- ポスト処理ツール：ピーク検出、Freebody 抽出、モーメント/せん断図、Rainflow、compression‑only supports、厚さ・溶接の要約。
- 最適化：コード結果に基づく設計調整モジュール（厚さ、断面、溶接方式、降伏強さ）。
