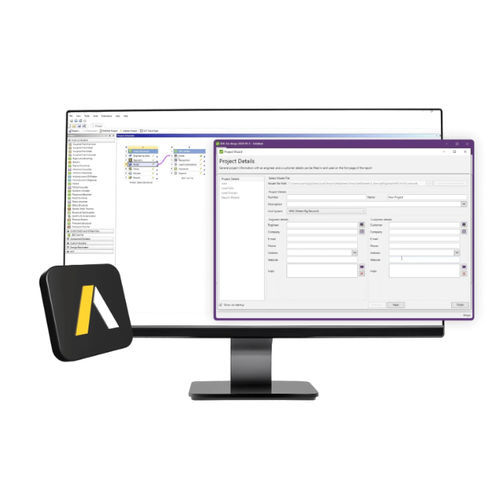

計算ソフト Ansys

分析デザインリポーティング用

概要
SDC for Ansys は Ansys Mechanical 向けの拡張機能で、規格に基づく自動化された構造検証を Ansys 環境内に組み込みます。Ansys Workbench の .wbpj モデルに直接作用し、モデル変換を行うことなく自動チェック、レポート生成、設計最適化をサポートします。

主な機能

• Ansys Mechanical 拡張：.wbpj モデル上で Ansys 内部で実行され、FE モデルの再構築を不要にします。
• 規格・設計コード検証：ボルト、疲労、座屈、強度など、50 以上のコードに基づく自動チェック。
• 設計最適化ツール：断面、溶接種類、降伏応力、板厚を検証結果に基づき最適化。
• 自動レポート：テンプレートベースのレポート（グラフ・表）をモデル更新後に再生成可能。
• 解析カバレッジ：ボルト、疲労、座屈、強度など、プロジェクト要件に応じた自動チェック。

導入による効果

• Ansys Mechanical 内での規格検証 — ツールを切り替えずに適合性を確認。
• 一貫した監査可能な結果 — 再現可能なチェックとテンプレートレポートにより認証証跡を提供。
• 時間短縮 — 自動チェックとバッチ処理により手作業を削減。
• 拡張性 — 大規模 FE モデルや多数の荷重組合せを効率的に処理。

前処理・後処理とツールキット
SDC for Ansys は検証ワークフローを加速するためのモデル準備および結果抽出ツールを多数提供します：

• 構造要素の自動認識 — ビーム、プレート、溶接、補強、接続の検出。
• 荷重と組合せの挿入 — タンク、浮力、風、波、流れ荷重の適用と現実的な荷重組合せの構築。
• LS-DYNA 結果読み込み — 明示的 LS-DYNA 結果をインポートし（対応バージョン）、非線形動的出力に対するチェックを実行。
• Peak Finder — 結果や検証チェックからピーク領域を特定し、グラフと要約表を生成。
• Moment & Shear Force ツール — 格子点力を積分して縦方向の曲げ・せん断図を作成し、荷重セットごとの最小/最大を抽出・出力。
• Freebody — 選択部位の内外力・モーメントを平衡計算し、接触/コネクタ力を取得して部分構造モデル化に利用。
• 圧縮のみ支持 — 一方向拘束をモデル化し、依存荷重を自動生成して荷重セットを反復。
• Rainflow カウント — 不規則時系列を疲労用のサイクル行列に変換（ピーク–谷フィルタ、ヒステリシスゲート等対応）。
• レポートジェネレータ & ユーティリティ — テンプレートベースのレポート再生成、質量・重心表、厚みプロット、溶接集計、有効板幅、応力勾配、補間など。

ワークフローと統合

• Ansys Workbench (.wbpj) と直接連携 — 別途モデル変換は不要。
• シェルとビームの混在モデルワークフローをサポートし、関連するチェックと結果を自動抽出。
• Ansys のスクリプトワークフローと統合し、反復的な検証処理の自動化を支援。

検証と信頼性
SDC for Ansys は、数百の荷重組合せや大規模 FE モデル、規格ベースのチェックを必要とするプロジェクトで、エンジニアリングチームや認証機関により使用されています（例：DNV、EN/Eurocode、ASME、API、ISO、NORSOK）。

仕様 / 技術情報

• 製品種別：Ansys Mechanical 拡張機能（Ansys Workbench アドオン）。
• モデル互換性：Ansys Workbench .wbpj に対応；LS-DYNA 明示的結果のインポートは対応バージョンでサポート。
• 規格ライブラリ：50+ の産業規格に対する検証（座屈、疲労、ボルト、強度等）。
• 自動化：テンプレートベースのレポート生成；自動チェックおよび荷重組合せのバッチ処理。
• 前/後処理ツール：要素認識、荷重・組合せ挿入、Peak Finder、Rainflow、Moment & Shear 抽出、Freebody、圧縮のみ支持、厚み・溶接ツール。
• 出力：グラフ、表、監査および認証証拠に適した完全な検証レポート。
• 対象ユーザー：構造・機械・船舶・配管・土木・設計エンジニア、コンサルタント、認証担当チーム。
• 試用：評価版およびデモワークフロー利用可能（インストールは提供元により実施）。
