プレスフィットキャップ TFLA series
円形高密度ポリエチレン製（PEHD）

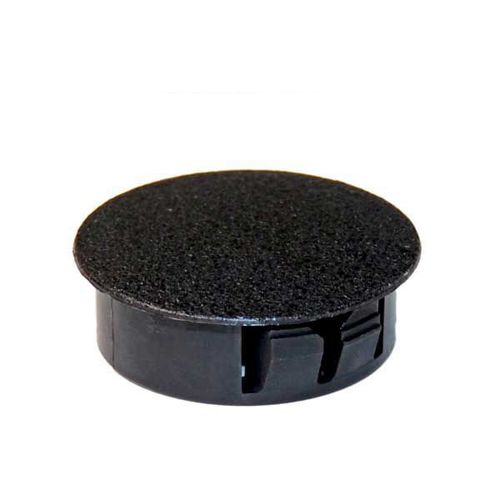

プレスフィットキャップ - TFLA series - PANOZZO S.R.L. - 円形 / 高密度ポリエチレン製（PEHD）

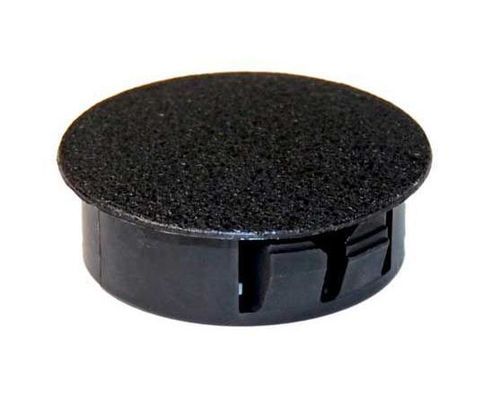

プレスフィットキャップ - TFLA series - PANOZZO S.R.L. - 円形 / 高密度ポリエチレン製（PEHD） - 画像 - 2

お気に入りに追加する

商品比較に追加する

PANOZZO S.R.L.のサイトについての詳しい情報

特徴

タイプ: プレスフィット
形状: 円形
材料: 高密度ポリエチレン製（PEHD）

詳細

概要
金属パネル用スナッププラグ（TFLAシリーズ）は、鋼板のあらかじめ開けられた穴を閉塞するために設計されています。ポリエチレン（HDPE）製で、素早く取り付け・取り外しができ、汚れやほこり、湿気から開口部を保護し、工業・商業用途での仕上げを整えます。

用途

鋼板パネルや筐体の穴の閉塞
道路標識、太陽光パネルのフレーム、表示サインの取付部
自動車部品や組み立てライン
家具や窓・扉枠の見た目の仕上げ
輸送・保管時の保護
ねじ部（オス/メス）の保護

材料と仕様
材料：ポリエチレン（HDPE）。
色：黒 / 白。
外観重視のタイプと、迅速施工向けの経済的なタイプが用途やコスト要件に応じて選べます。

注文とサンプル
必要な穴径と板厚に対応するコードを選択してください（寸法表参照）。購入前にフィットや外観を確認するためのサンプルを請求できます。技術サポートにより、機能的および経済的要件に基づいた最適なプラグ種別を提案します。

ねじと寸法範囲について
ねじ保護用プラグは、M8〜M52のメートルねじ、1/8"〜3"のGASねじ、UNFねじに対応しています。製品群は0.5mmから100mm超までの公称寸法をカバーします。

選定方法
パネルの穴径を測定し、寸法表を参照してください。表の見出し文字は図面の文字と対応しています。穴径と必要な板厚に合うコードを選択してください。

技術仕様 / 仕様一覧

材料：ポリエチレン（HDPE）
色：黒 / 白
製品群：SNAP PLUG FOR METAL PANEL (TFLA series)

寸法表（CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET）
CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET
TFLA4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLA4.8-9003 | 6,4 | 5,9 | 4,8 | 1,6
TFLA6.4 | 8 | 8 | 6,4 | 1,6
TFLA6.4-9003 | 8 | 8 | 6,4 | 1,6
TFLA8 | 9,5 | 10 | 8 | 1,6
TFLA8-9003 | 9,5 | 10 | 8 | 1,6
TFLA9.5 | 12 | 10,3 | 9,5 | 3,2
TFLA9.5-9003 | 12 | 10,3 | 9,5 | 3,2
TFLA11 | 13,5 | 10,3 | 11,1 | 3,2
TFLA11-9003 | 13,5 | 10,3 | 11,1 | 3,2
TFLA12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLA12.7-9003 | 14,6 | 10,3 | 12,7 | 3,2
TFLA14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLA14.3-9003 | 16,7 | 10,3 | 14,3 | 3,2
TFLA15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLA15.9-9003 | 18,2 | 10,3 | 15,9 | 3,2
TFLA17.5 | 20 | 10,3 | 17,5 | 3,2
TFLA17.5-9003 | 20 | 10,3 | 17,5 | 3,2
TFLA19 | 23,2 | 10,3 | 19 | 3,2
TFLA19-9003 | 23,2 | 10,3 | 19 | 3,2
TFLA20 | 22,6 | 11,5 | 20 | 2,5
TFLA20-9003 | 22,6 | 11,5 | 20 | 2,5
TFLA20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLA20.6-9003 | 22,6 | 10,3 | 20,6 | 3,2
TFLA22.2 | 28,6 | 11,5 | 22,2 | 3,2
TFLA22.2-9003 | 28,6 | 11,5 | 22,2 | 3,2
TFLA25 | 29,8 | 11,5 | 25 | 2,5
TFLA25-9003 | 29,8 | 11,5 | 25 | 2,5
TFLA25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLA25.4-9003 | 30,6 | 11,5 | 25,4 | 3,2
TFLA30 | 33,3 | 11,5 | 30 | 3,2
TFLA30-9003 | 33,3 | 11,5 | 30 | 3,2
TFLA35 | 38 | 11,5 | 35 | 3,2
TFLA35-9003 | 38 | 11,5 | 35 | 3,2
