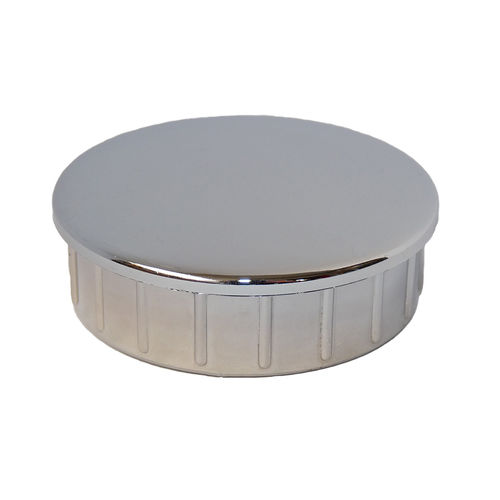

円形キャップ TABS series

ABS樹脂製

概要

• 材質：ABS
• 仕上げ/色：クロームめっき
• 用途：穴のふさぎ、通し口の保護

寸法（表）
コード | D | L | T | 穴径範囲
TABS8X1 | 8 | 4,5 | 1 | 6
TABS10X1 | 10 | 5 | 1 | 8
TABS12X1 | 12 | 5 | 1 | 10
TABS13X1 | 13 | 6 | 1 | 11
TABS14X1 | 14 | 8 | 1 | 12
TABS16X1 | 16 | 8 | 1 | 14
TABS16X1,2 | 16 | 8 | 1,2 | 13.6
TABS16X1,5 | 16 | 8 | 1,5 | 13
TABS18X1 | 18 | 8 | 1 | 16
TABS18X1,2 | 18 | 8 | 1,2 | 15.6
TABS18X1,5 | 18 | 8 | 1,5 | 15
TABS19X1,2 | 19 | 9 | 1,2 | 16.6
TABS19X1,5 | 19 | 9 | 1,5 | 16
TABS20X1 | 20 | 8 | 1 | 18
TABS20X1,2 | 20 | 8 | 1,2 | 17,6
TABS20X1,5 | 20 | 8 | 1,5 | 17
TABS22X1 | 22 | 8 | 1 | 20
TABS22X1,2 | 22 | 8 | 1,2 | 19,6
TABS22X1,5 | 22 | 8 | 1,5 | 19
TABS22X2 | 22 | 8 | 2 | 18
TABS25X1 | 25 | 11 | 1 | 23
TABS25X1,2 | 25 | 11 | 1,2 | 22,6
TABS25X1,5 | 25 | 11 | 1,5 | 22
TABS25X2 | 25 | 11 | 2 | 21
TABS25X2,5 | 25 | 11 | 2,5 | 20
TABS28X1 | 28 | 10 | 1 | 26
TABS28X1,2 | 28 | 10 | 1,2 | 25,6
TABS28X1,5 | 28 | 10 | 1,5 | 25
TABS28X2 | 28 | 10 | 2 | 24
TABS30X1 | 30 | 10 | 1 | 28
TABS30X1,2 | 30 | 10 | 1,2 | 27,6
TABS30X1,5 | 30 | 10 | 1,5 | 27
TABS30X2 | 30 | 10 | 2 | 26
TABS32X1 | 32 | 10 | 1 | 30
TABS32X1,2 | 32 | 10 | 1,2 | 29,6
TABS32X1,5 | 32 | 10 | 1,5 | 29
TABS32X2 | 32 | 10 | 2 | 28
TABS32X3 | 32 | 10 | 3 | 26
TABS35X1 | 35 | 10 | 1 | 33
TABS35X1,2 | 35 | 10 | 1,2 | 32,6
TABS35X1,5 | 35 | 10 | 1,5 | 32
TABS35X2 | 35 | 10 | 2 | 31
TABS38X1,5 | 38 | 10 | 1,5 | 35
TABS38X2 | 38 | 10 | 2 | 34
TABS40X1 | 40 | 10 | 1 | 38
TABS40X1,5 | 40 | 10 | 1,5 | 37
TABS40X2 | 40 | 10 | 2 | 36
TABS45X1,5 | 45 | 11 | 1,5 | 42
TABS45X2 | 45 | 11 | 2 | 41
TABS50X1 | 50 | 11 | 1 | 48
TABS50X1,2 | 50 | 11 | 1,2 | 47,6
TABS50X1,5 | 50 | 11 | 1,5 | 47
TABS50X2 | 50 | 11 | 2 | 46
TABS60X1 | 60 | 11 | 1 | 58
TABS60X1,5 | 60 | 11 | 1,5 | 57
TABS60X1,2 | 60 | 11 | 1,2 | 57,6
TABS70X1,2 | 70 | 11 | 1,2 | 67,6
TABS70X1,5 | 70 | 11 | 1,5 | 67
TABS80X1,2 | 80 | 11 | 1,2 | 77,6
TABS80X1,5 | 80 | 11 | 1,5 | 77
TABS90X1,2 | 90 | 11 | 1,2 | 87,6
TABS90X1,5 | 90 | 11 | 1,5 | 87
TABS120X5 | 120 | 16 | 5 | 110

特長 / 技術仕様

• 材質：ABS
• 仕上げ/色：クロームめっき
• 商品名／シリーズ：TABS series
• 製品コードと寸法：上記の寸法表を参照（例：TABS8X1〜TABS120X5）
• コードごとの代表寸法：D（直径）、L（長さ）、T（厚さ）、穴径範囲（推奨穴径）
