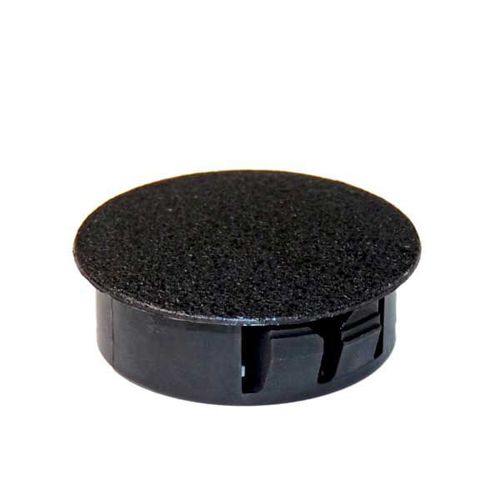

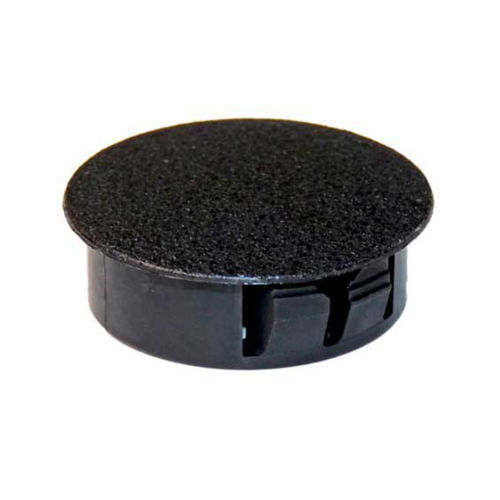

円形キャップ TFLN series

ナイロン製

説明
ナイロン製ブランキングプラグは、板金やその他の材料の穴を塞ぎ、汚れ、ほこり、湿気から保護するためのプラスチック製の穴覆いです。商用車、産業用ボディ、一般自動車、棚、家具、機械、建具、家電、電子機器などの用途に適しています。本製品群は、安価な差込式プラグから外観性の高いプラグまで、外観・機能の要件に応じたさまざまな形状・寸法を提供します。

材料と注意
材料：NYLON 6.6
色：黒／白
注意：生産終了品。TFLAシリーズ（スナッププラグ／金属パネル用）に置き換えられています。

寸法（寸法表）
CODE | D | H | 穴径 | 最大板厚
TFLN4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLN6.4 | 8 | 8 | 6,4 | 1,6
TFLN8 | 9,5 | 8 | 8 | 1,6
TFLN9.5 | 12 | 10 | 9,5 | 3,2
TFLN11 | 13,5 | 10,3 | 11,1 | 3,2
TFLN12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLN12.7B | 14,7 | 14,3 | 12,7 | 6,4
TFLN14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLN15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLN15.9B | 18,2 | 11,5 | 15,9 | 6,4
TFLN16 | 18,5 | 10,3 | 16 | 2,5
TFLN17.5 | 20 | 10,3 | 17,5 | 3,2
TFLN19 | 23,2 | 10,3 | 19 | 3,2
TFLN19.1 | 23,4 | 11,5 | 19,1 | 6,4
TFLN20 | 22,6 | 11,5 | 20 | 2,5
TFLN20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLN22.2 | 25,8 | 11,5 | 22,2 | 3,2
TFLN22.2B | 25,8 | 14,3 | 22,2 | 6,4
TFLN25 | 29,8 | 11,5 | 25 | 2,5
TFLN25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLN25.4B | 30,6 | 14,3 | 25,4 | 6,4
TFLN27.8 | 31 | 11,5 | 27,8 | 3,2
TFLN27.8B | 30,9 | 14,3 | 27,8 | 6,4
TFLN30 | 33,3 | 11,5 | 30 | 3,2
TFLN31.7 | 34,9 | 14,3 | 31,7 | 6,4
TFLN32 | 34,9 | 11,5 | 32 | 3,2
TFLN35 | 38 | 11,5 | 35 | 3,2
TFLN38 | 42,7 | 11,5 | 38 | 3,2
TFLN38.1 | 42,4 | 14,3 | 38,1 | 6,4
TFLN44.5 | 48,4 | 11,5 | 44,5 | 6,4
TFLN45 | 48,4 | 11,5 | 45 | 3,2
TFLN51 | 55 | 11,5 | 51 | 3,2

特長 / 技術仕様

• 製品タイプ：ナイロン ブランキングプラグ（穴カバー／プラグ）
• 材料：Nylon 6.6
• 利用可能色：黒、白
• 状態：生産終了（TFLAシリーズに置換）
• 適用産業：商用車、産業用ボディ、自動車、家具、棚、機械、家電、電子機器
• 型番／サイズ範囲：TFLNシリーズ（寸法表参照）
• 機能：穴を汚れ、ほこり、湿気から保護；開口部の仕上げ用
