温度センサー Gtex N

レベル船用危険な場所用

概要

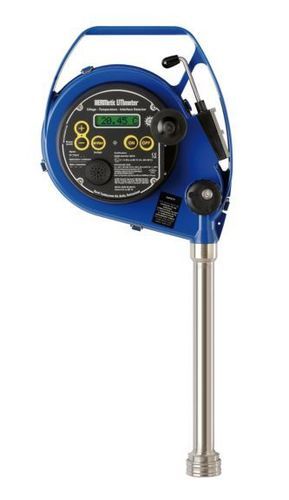

Honeywell Tanksystem’s HERMetic UTImeter Gtex N Series は、密閉測定用に設計された携帯型の気密液面計です。ハイドロカーボンや化学薬品の閉鎖式ジャウジングに用いられ、荷役管理、責任移動時の計測、温度確認および遊出水検知において安全性と効率を高めます。

製品の概要
HERMetic UTImeter Gtex N Series は1回の操作で3つの測定を可能にします：

• 空室高（ullage）測定
• 温度確認
• 油水界面の検出

本機は4つのバージョンで提供されます：

• HERMetic UTImeter Gtex N Series：1インチ検知プローブ、FKMシール（主要なハイドロカーボン用途向け）
• HERMetic UTImeter Gtex N Series Chem：1インチ検知プローブ、FFKMシール、腐食性液体対応のテープコネクタ
• HERMetic UTImeter Gtex N Series Visc または HERMetic UTImeter Gtex N Series Chem Visc：検知プローブに2インチ荷重を持ち、高粘度製品（ハイドロカーボンや腐食性液体）に推奨

HERMetic UTImeter Gtex N Series は電池交換が容易で、各種蒸気制御弁への接続用交換アダプタを装着可能です。テープ清掃装置、ウィンドウワイパー、テープ保護は標準装備です。

動作原理
HERMetic UTImeter Gtex N Series のセンサーは工場で一度校正され、その後の再校正は不要です。温度プローブは RTD 素子で、その特性はセンサー内部に格納されています。センサーは実温を電子ユニットに送信するため、センサーやテープの交換に際して再校正は不要です。
本機は多くの規則・規格に準拠しており、各国の認証機関や船級協会から複数の承認を取得しています。

解決できる課題
HERMetic UTImeter Gtex N Series はタンク内の液面の静的確認と、電子検出原理に基づく高い再現性を伴う液体温度の連続測定を可能にします。完全モジュール式のため精度と安定性が確保され、ユーザーの保守コスト低減に寄与します。

主な仕様 / スペック

• 表示: LCD、8文字、バックライト付き
• 危険場所承認: ATEX II 1 G Ex ia IIC T4 Ga / IECEx Ex ia IIC T4 Ga / FM Class I, Div 1, GP A, B, C & D, T4 / Class I, Zone 0, AEx ia IIC T4
• 承認: API MPMS Chap 3.1A, ISO 4512, ISO 4268, IP PMM Part IV, IMO SOLAS 74, MARPOL 73/78
• Ullage / インターフェース精度: ±2 mm (±0.08 in)
• 温度精度: ±0.1 °C (0〜70 °C)、±0.2 °F (32〜158 °F)
• 温度単位: °C または °F 選択可能
• テープ精度: ±1.5 mm / 30 m (±1/16 in / 100 ft)
• 温度分解能: 0.01 または 0.1 ° 選択可能
• テープ分解能: 1 mm / 1/16 in
• センサー温度範囲: -40〜90 °C (-40〜194 °F)
• テープ目盛: メートル法 / 英式
• 表示: 音声および視覚
• 電源: 承認済み 9V 電池
• 用途: 船舶および陸上タンクでの ullage、温度、油水インターフェースの携帯制限式ジャウジング
• テープ長: 15、25、35、50、55、60 m
• 最大タンク超過圧: 0.3 bar / 4.4 psi
• 周囲温度範囲: -20〜50 °C (-4〜122 °F)
