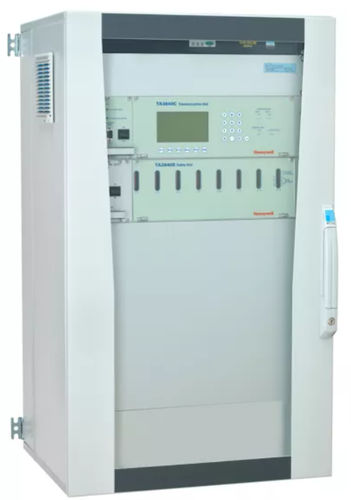

船用制御システム TA3840 series

タンクの充填レベル用圧力タンク用積荷用

TA3840C 通信ラックおよび TA3840S 安全ラックは、液面、圧力、温度、トリム、ヒールセンサーからの測定データを収集・処理し、正確かつ信頼性の高い液面および／または容積測定値を提供します。 通信インターフェースユニットは、複数の船舶用タンク計測機器からのデータを一元的に処理する処理ユニットです。 このユニットは、算出されたタンク容積、液面、圧力、温度の出力を提供し、船上の計量ソフトウェア、積載管理コンピュータ、およびその他のシステムで利用されます。この集中型インターフェースは、最大64基の貨物タンクからの測定信号を処理できるほか、他の計器からの最大96入力を受け入れる機能も備えています。 概要 通信インターフェースは、船舶で使用される各種計測機器からの信号にアクセスできるスタンドアロン型のユニットです。本ユニットは19インチラックに設置可能で、電源ボード、データ処理用の中央処理ボード、機能キーボード、および測定値やアラームデータを表示するLCDスクリーン付きディスプレイユニットで構成されています。 仕組み 通信インターフェースは、制御室内の単一の拠点として機能し、船内に設置されたあらゆる種類の接続済み計測機器からの測定信号にアクセスします。 主要な国際船級協会により承認されたTA3840Cは、2つのスロットを備えており、1枚または2枚のアナログ4～20mA入力ボード（48チャンネル）または1枚または2枚の多機能I/Oボード（8×4～20mA、 24 バイナリ出力および 16 バイナリ入力）を1枚または2枚搭載可能です。このインターフェースは、ハネウェルの船舶向けリモート・コネクティビティ・サービスに対応しています。 EM540レーダーゲージ、T901圧力・温度センサー、CT801電気空圧式レベルゲージ、PL3700X圧力センサーと組み合わせて使用できます。
