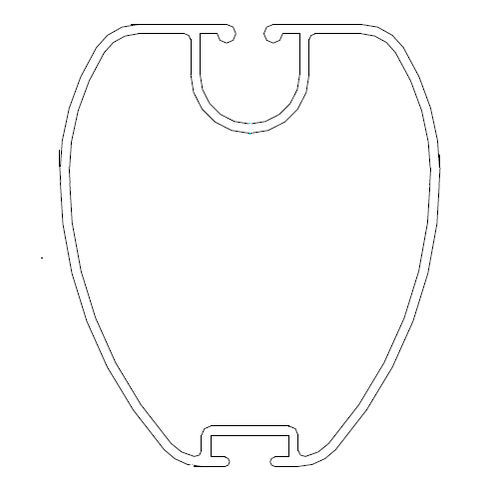

Seção — Vergas. Perfis de seção de verga em alumínio para vergas de iate; a lista apresenta números de peça e dimensões mecânicas chave para seleção e especificação.

Vergas - Tabela de Seções
Ref. | Dimensões (mm) | Inércias (cm4) | Espessura parede (mm) | Peso por metro (kg) | Diâmetro da cordagem de guindante (mm) | Comprimento aproximado do iate (ft)
Z120 | 71 X 61 | 45 X 24 | 1,5 | 1,2 | 8 | -22
Z160 | 94 X 68 | 60 X 32 | 1,5 | 1,5 | 8 | 18-28
Z204 | 118 X 86 | 125 X 68 | 2 | 2,3 | 8 | Discontinued
Z360 | 145 X 105 | 380 X 150 | 2,5 | 3,6 | 10 | Discontinued
Z480 | 180 X 125 | 750 X 300 | 3 | 4,8 | 10 | Discontinued
Z690 | 232 X 145 | 1660 X 462 | 2,9 | 6,9 | 10 | Discontinued
Z362 | 170 X 95 | 466 X 180 | Var | 3,5 | 13 | 32-42
Z482 | 190 X 101 | 824 X 298 | Var | 4,8 | 13 | 38-46
Z202 | 134 X 75 | 72 X 201 | Var | 2,4 | 13 | 26-36
P710 | 246 X 134 | 708 X 2331 | 4,6 | 8,6 | 10 | 50-
Z692 | 230 X 138 | 671 X 1665 | Var | 6,8 | 10 | 44-54

Notas

• A tabela lista os números de peça das secções com as respetivas dimensões, inercias, espessura de parede, peso por metro, diâmetro do cordame de guindante e comprimento aproximado do iate.

Especificações técnicas

• Família de produto: Section (Vergas)
• Números de peça: Z120, Z160, Z204, Z360, Z480, Z690, Z362, Z482, Z202, P710, Z692
• Dimensões: ver entradas da tabela (mm)
• Inercias: valores em cm4
• Espessura de parede: valores em mm ou 'Var' quando variável
• Peso por metro: valores em kg
• Diâmetro do cordame de guindante: valores em mm
• Comprimento aproximado do iate: valores em ft ou 'Discontinued' quando indicado

Projeto estrutural e ergonomia

• Os perfis são projetados para concentrar material onde as solicitações de flexão e torção são maiores, otimizando a relação rigidez/peso para aplicações em verga.
• A geometria da seção permite integração simples de ferragens: rebites, pontos de fixação para vang, blocos de escota e sistemas de enrolamento adaptam-se facilmente.
• Liga de alumínio de grau marinho e tratamento superficial padrão garantem resistência à corrosão e estabilidade dimensional a longo prazo em ambiente salino.
