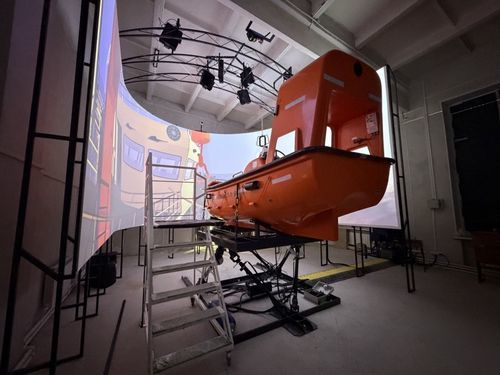

Simulador para barco de salvamento RB/FRBS-A

de navegaçãode arraste

Finalidade O RB/FRBS-A Rescue/Fast rescue boat destina-se à formação de marítimos que são designados para assumir o comando de embarcações de salvamento/resgate rápido, de acordo com o Código STCW:

• Secção A-VI/2 Código STCW "Requisitos mínimos obrigatórios para a emissão de certificados de aptidão em embarcações de sobrevivência, barcos de salvamento e barcos de salvamento rápido"
• Curso Modelo 1.23 Proficiência em Embarcações de Sobrevivência e Barcos de Salvamento (exceto Embarcações Rápidas de Salvamento)" (Edição de 2024)
• Curso Modelo 1.24 da IMO "Proficiência em Barcos Rápidos de Salvamento"

Conhecimentos e competências O simulador permite exercitar as seguintes competências:

• embarque em Embarcação de Salvamento/Resgate Rápido (RB/FRB)
• lançamento e recuperação de RB/FRB
• limpar o costado do navio
• manuseamento e manobra de RB/FRB em diferentes condições climatéricas, incluindo mar agitado, e durante a noite
• orientação por bússola
• procurar embarcações de sobrevivência e vítimas na água
• rebocar embarcações de sobrevivência
• aproximar-se da embarcação
• aplicar padrões de busca
• utilizar as comunicações entre o RB/FRB e um navio e um helicóptero

Estrutura O simulador inclui os seguintes equipamentos e software:

• gávea e estação de embarque
• modelo de embarcação de socorro rápido, conforme o Código LSA, sem motor
• plataforma dinâmica de 6 DoF
• sistema de visualização panorâmica
• imitador de aparelho de lançamento e recuperação
• equipamento informático
• equipamento de CCTV
• software

Estação de embarque A estação de embarque foi concebida para o embarque e desembarque de formandos na RB/FRB. A estrutura é constituída por componentes metálicos. Modelo RB/FRB O modelo de RB/FRB utilizado é um barco de salvamento rápido real, que cumpre o Código LSA, sem motor. O modelo de RB/FRB permite aos alunos familiarizarem-se com o equipamento do RB/FRB. Principais partes do modelo de embarcação de salvamento rápido:

• O posto de timoneiro, equipado com cintos de segurança
• Painel de controlo remoto para o Aparelho de Lançamento e Recuperação (LRA)
• Alavanca de libertação do mecanismo de libertação
• Gancho do mecanismo de libertação
• Banco de direção: painel de controlo do motor, volante, alavanca de controlo do motor (acelerador)
• Sentos para a tripulação, equipados com cintos de segurança

O modelo foi concebido para ser operado por um timoneiro e 2 tripulantes. Comunicação Para a interação entre o instrutor e o timoneiro, são utilizados rádios VHF portáteis. Plataforma dinâmica A plataforma dinâmica foi concebida para a montagem de um RB/FRB com uma tripulação e assegura o movimento do RB/FRB ao longo das trajectórias e à velocidade definida no software, incluindo o lançamento e a recuperação, bem como o comportamento na superfície da água em mar agitado. A plataforma dinâmica permite o movimento do RB/FRB no espaço tridimensional: para a frente/para trás, para cima/baixo, para a esquerda/direita, bem como a capacidade de rodar em torno de eixos mutuamente perpendiculares, ou seja, permite a rotação, a inclinação e a guinada do RB/FRB. Antes do lançamento, a plataforma dinâmica efectua movimentos que simulam o movimento de uma embarcação sobre as ondas. A plataforma é uma estrutura sem fundações, desmontável / montada. A plataforma inclui os seguintes componentes:

• base da plataforma
• secção superior com um mecanismo auxiliar de elevação
• pilha de potência (estação de óleo)

Equipamento de CCTV Sistema de CCTV que exibe informações sobre o andamento da formação no local de trabalho do instrutor, com possibilidade de gravação e arquivo da execução dos exercícios. Software simulador O software é constituído por:

• Instructor WorkPlace (IWP)
• Student WorkPlace (SWP)
• Módulo de controlo da plataforma dinâmica
• Módulo de processamento dos comandos dos comandos da embarcação de salvamento rápido e do aparelho de lançamento e recuperação

Funções do IWP:

• escolha da área de navegação
• ajuste da altura da onda, hora do dia, nebulosidade, velocidade e direção da deriva, precipitação
• definição da embarcação a partir da qual é lançado o barco de salvamento rápido e objectos alvo na área de navegação
• comunicação rádio VHF entre o RB/FRB em nome da embarcação, embarcação em perigo, embarcação em dificuldades, embarcação de salvamento, embarcações de sobrevivência e helicóptero
• configuração de câmaras de visualização virtual na área de navegação
• gravação de vídeo para debriefing
• demonstração do desempenho do exercício em tempo real
• controlo dinâmico da plataforma
• paragem de emergência do exercício, regresso do simulador ao seu estado inicial

Funções do SWP: Operação de RB/FRB, incluindo:

• operação de um motor
• operação de um aparelho de lançamento e recuperação
• limpeza do costado do navio
• manuseamento do RB/FRB em mar agitado e em diferentes condições meteorológicas e horas do dia
• utilização dos sistemas de governo principal e de emergência
• utilização do dispositivo de paragem de emergência do motor ligado ao corpo do timoneiro ou ao fato de sobrevivência
• utilização da estação de rádio VHF
• utilização utilização do holofote
• utilização de binóculos
• busca de vítimas e de embarcações de sobrevivência
• recuperação de pessoas da água a bordo
• reboque de embarcações de sobrevivência até à embarcação de salvamento
• utilização das leituras da bússola magnética para navegação
• aproximação à embarcação
• apresentação do sistema de visualização da situação de superfície
• simulação física do comportamento da embarcação durante o lançamento, recuperação e em condições de mar agitado

Áreas de navegação: No simulador RB/FRB é realizada uma área de mar aberto com uma embarcação, a partir da qual se lança um RB/FRB, uma embarcação de salvamento, jangadas e botes salva-vidas, vítimas, um helicóptero e outros modelos de alvos. Orientações metodológicas para a utilização do simulador O simulador é fornecido no conjunto com as diretrizes para a utilização do simulador, desenvolvidas de acordo com a descrição técnica e as instruções de funcionamento do barco de salvamento rápido. Opções adicionais O simulador pode ser fornecido com módulos de e-learning para formação teórica, software de formação multimédia para prática e software de avaliação de conhecimentos para testes, que são combinados num pacote de formação sobre a proficiência em embarcações de sobrevivência. Aulas de simulador O simulador pode ser apresentado em diferentes classes:

• RB/FRBS-A - classe A, missão completa, na plataforma dinâmica de 6 DoF
• RB/FRBS-B - classe B, com controlos reais, sem plataforma dinâmica de 6 DoF
• RB/FRBS-C - classe C, com controlos pseudo-reais, versão software

Legislação:

• Secção A-VI/2 do Código STCW "Requisitos mínimos obrigatórios para a emissão de certificados de proficiência em embarcações de sobrevivência, barcos de salvamento e barcos de salvamento rápido"
• Curso Modelo 1.23 da OMI "Proficiência em Embarcações de Sobrevivência e Barcos de Salvamento (que não sejam Barcos de Salvamento Rápido)" (Edição 2024)
• Curso Modelo 1.24 da OMI "Proficiência em Barcos de Salvamento Rápido"

Caraterísticas / especificações técnicas

• Produto: RB/FRBS-A Rescue Simulador de embarcações de salvamento rápido (missão completa, na plataforma de 6 DoF)
• Classes: A (missão completa, 6 DoF), B (controlos reais, sem 6 DoF), C (controlos pseudo-reais, software)
• Equipamento: Passadiço, estação de embarque, modelo de embarcação de salvamento rápido (em conformidade com o código LSA, sem motor), plataforma dinâmica de 6 DoF, visualização panorâmica, imitador de aparelho de lançamento/recuperação, equipamento informático, CCTV, software
• Plataforma dinâmica: movimento 3D (roll, pitch, yaw), livre de fundações, desmontável
• Comunicações: Rádios VHF portáteis
• Módulos de software: Instructor WorkPlace (IWP), Student WorkPlace (SWP), controlo dinâmico da plataforma, processamento de comandos
• Conformidade: Código STCW, Cursos Modelo 1.23 e 1.24 da IMO
