Simulador de pilotagem SSH

de arrastede navegaçãode passarela

Objetivo
O simulador destina-se ao treinamento de tripulantes que fazem parte de uma vigia de navegação, de acordo com a Seção A-II/4 do Código STCW.

Lista de conhecimentos e competências básicas trabalhadas com o SSH

• Governar o navio e cumprir ordens de leme em inglês.
• Uso de bússola magnética e gyrocompass.
• Manuseio de ordens de leme.
• Alternância entre piloto automático e comando manual e vice-versa; uso dos modos do piloto automático: NFU, Hand e Auto.
• Manter vigilância adequada por visão e audição; responsabilidades de um vigia de dia e de noite, incluindo relatar a orientação aproximada de um sinal sonoro, luz ou outro objeto em graus ou pontos.
• Contribuir para monitorar e controlar uma vigia segura; termos e definições a bordo.
• Capacidade de entender ordens e comunicar-se com o oficial de vigia sobre assuntos relevantes às tarefas de vigia; procedimentos para relevo, manutenção e entrega de vigia; informações necessárias para manter uma vigia segura.

Modelos simulados

• Modelo ativo de petroleiro de crude
• Modelos alvo: petroleiro de crude, navio de carga geral, pequenas embarcações

Áreas de exercício

• Mar aberto
• Mar aberto com ilha
• Abordagens do mar ao porto

Configuração
O simulador consiste no software do Instructor Workplace (IWP) e em um ou vários Student Workplaces (SWP). A configuração mínima recomendada é 1 posto de instrutor e 1 posto de aluno.

Instructor workplace (IWP)
O posto do instrutor é projetado para gerir o treinamento e tem a capacidade de:

• Escolher exercícios e ajustar parâmetros iniciais (área de navegação, condições hidrometeorológicas, horário, posicionamento e trajetória dos alvos, situações de emergência, instalação de sinais de navegação, deriva, sinais flutuantes).
• Inserir novos alvos.
• Ativar luzes e sinais em mastros e bandeiras (Código Internacional de Sinais).
• Acionar sinais sonoros de embarcações.
• Ativar situações de emergência (falhas de gyrocompass/bússola magnética, sistema de direção, bombas, modos operacionais do piloto automático – AUTO e Hand).
• Ativar o sinal de alarme geral.
• Monitorar visualmente os alunos em exercício e gerir ativamente a embarcação do aluno.

Student workplace (SWP)
Permite ao aluno realizar exercícios e aprimorar habilidades práticas. Visualização e a estação de comando são simuladas e incluem:

• Sistema de piloto automático com modos: NFU, Hand, Auto
• Interruptor Off HDG Course Alarm
• Botões ajustadores de rumo para modo automático
• Indicador de ângulo do leme e indicador de ordem de leme
• Bússola magnética e repetidor de gyrocompass
• Volante de leme
• Telégrafo de máquina (engine telegraph)
• Botões de sinal sonoro
• Painel de alarme
• Interruptor da bomba
• Chave dos sistemas de direção

O posto do aluno fornece botões padrão de painel de controle (binóculos, janela para pendurar luzes/formas/bandeiras, interruptores de câmera). Um aluno pode governar com a roda ou joystick, usar diferentes modos de piloto automático, escutar e ativar sinais sonoros e ligar/desligar o motor. O SWP pode ser apresentado em configuração base ou compacta.

Configuração base

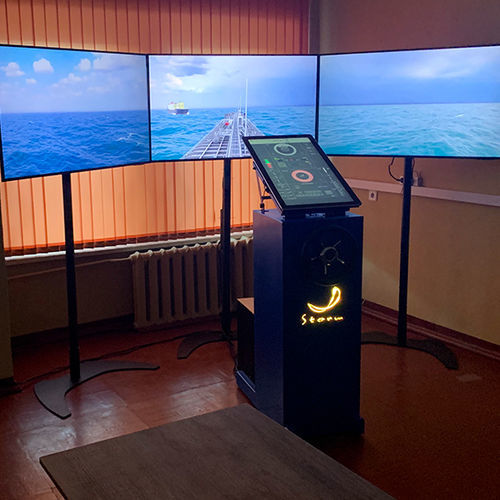

Inclui uma estação de comando com volante integrado e painel de controle de sensores (simulando o painel de controle do piloto automático). O sistema de visualização é exibido em três painéis de TV.

Configuração compacta
Inclui painel de controle do piloto automático e visualização em um único monitor; a pilotagem é feita via joystick e mouse.

Documentação
O simulador é fornecido com um conjunto de documentação técnica e operacional, incluindo materiais de treinamento e orientação para o treinamento prático.

Regulamentações

• Convenção STCW: Regulamento II/4
• Código STCW: Seção A-II/4, Tabela A-II/4 “Requisitos mínimos obrigatórios para certificação de tripulantes que fazem parte de uma vigia de navegação”.

Especificações técnicas

• Nome do produto: SSH Steering simulator for helmsman (ver. 3.0)
• Usuários previstos: tripulantes que fazem parte de uma vigia de navegação (STCW A-II/4)
• Configuração mínima: 1 Instructor Workplace (IWP) + 1 Student Workplace (SWP)
• Tipos de embarcações simuladas: petroleiro de crude (ativo), petroleiro de crude (alvo), navio de carga geral, pequenas embarcações
• Áreas de exercício: mar aberto, mar aberto com ilha, abordagens ao porto
• Funções do IWP: seleção de exercícios e ajuste de parâmetros; entrada de alvos; ativação de luzes/sinais/bandeiras; sinais sonoros; ativação de cenários de emergência; alarme geral; monitoramento visual; gestão ativa da embarcação
• Recursos do SWP: modos do piloto automático (NFU, Hand, Auto), ajuste de rumo, indicadores de leme, repetidores de bússola, volante ou joystick, telégrafo de motor, painel de alarme, interruptor de bomba, chave do sistema de direção, botões de controle padrão e controles de visualização/câmera
• Visualização: multi-painel (base) ou monitor único (compacto)
• Documentação: documentação técnica e operacional fornecida
