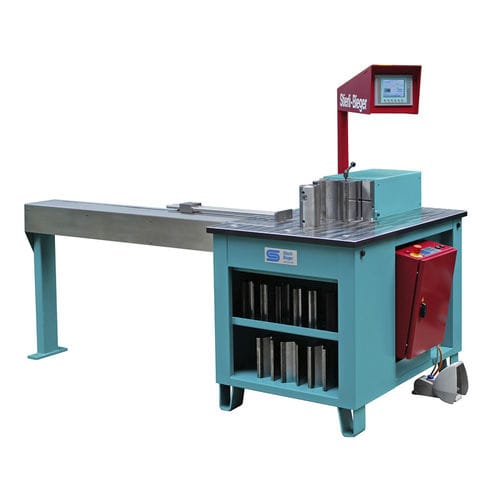

Curvadora para estaleiro naval 420 CNC

hidráulicade perfisde tubos

O CNC 420 da Stierli-Bieger é um sistema muito eficiente, equipado com um moderno ecrã tátil a cores e controlo de 2 eixos. O operador pode programar o sistema muito facilmente. Os ângulos de quinagem necessários podem ser programados e ajustados após o primeiro ângulo. podem ser guardados 200 programas. Outros programas podem ser trocados através de uma interface. A configuração do curso pode ser ajustada no programa em qualquer altura em passos de +/- 0,1° para compensar as tolerâncias relacionadas com o material. É operada com o interrutor de pé ou com o cabo de controlo manual especial, com o qual se pode acionar o modo jogging, o modo automático e a função de endireitamento. O suporte de ferramentas de 200 mm e o pino resistente com um diâmetro de 80 mm permitem uma utilização versátil e uma fácil montagem de ferramentas simples. O suporte central do pino de flexão é reforçado por um casquilho de aço endurecido. Três outros orifícios destinam-se aos pinos de encaixe das ferramentas de curvar ou endireitar tubos. As ferramentas equipadas com o suporte de troca rápida são utilizadas para dobrar. A placa de trabalho muito grande garante um posicionamento eficaz de peças dobradas muito grandes. O cilindro guiado especial lubrificado a óleo não necessita de manutenção nem de guia aberta! A máquina pode ser facilmente transportada dentro da fábrica com uma grua ou um porta-paletes. Dois tabuleiros de ferramentas permitem uma arrumação organizada das ferramentas para que estejam sempre à mão. Potência de trabalho - 42 a / 420 kN Altura das ferramentas - 200 mm / 7,87" (polegadas) Capacidade de dobragem plana - 200 / 20 mm Capacidade de endireitamento - HEA 180 Curvatura de tubos - 3/8" - 1 ½" Barra redonda - ø 35 mm Controlo - Controlo CNC Memória de programas - 200 Precisão de medição - +/- 0,1 mm Curso do cilindro - 200 mm A mais pequena curva em U com punção de secção estreita - 65 mm (oder kleiner z.B 50mm)
