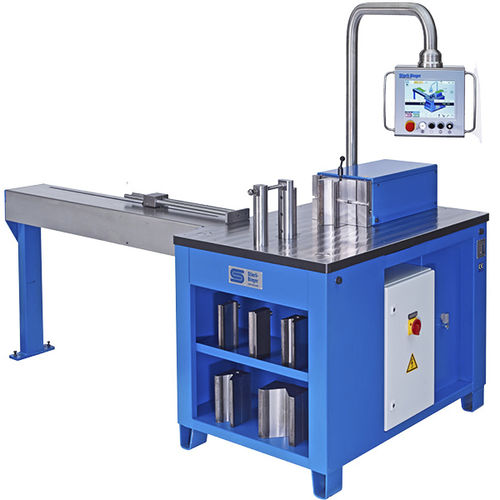

Curvadora para estaleiro naval 220 CNC-W

hidráulicade perfis

O centro de quinagem Stierli-Bieger 220 CNC/W é um sistema muito eficiente que pode ser equipado com um controlo moderno de 1 ou 2 eixos. O operador pode programar o sistema muito facilmente, uma vez que o ecrã o conduz através do diálogo. O ângulo de curvatura e as dimensões de paragem necessárias podem ser programados. O retorno elástico relacionado com o material é calculado a partir de tabelas de dobragem que são guardadas no sistema de controlo e que podem ser adaptadas ou alargadas conforme necessário. Além disso, o comprimento antes da dobragem e as posições de paragem são calculados automaticamente. É possível guardar 100.000 programas com 20 curvas diferentes cada. As velocidades rápida e fina já estão definidas em ambos os eixos. O porta-ferramentas de 130 mm e os pinos resistentes com 60 mm de diâmetro permitem uma utilização versátil e uma montagem cómoda das ferramentas mais simples. As ferramentas que podem ser trocadas fácil e rapidamente são utilizadas para dobrar. A placa de trabalho muito grande garante um posicionamento eficaz de peças dobradas muito grandes. O cilindro guiado especial lubrificado a óleo não necessita de manutenção nem de guia aberta! O pedal é utilizado para iniciar a operação de dobragem. O moderno sistema de controlo CNC-W corresponde a um moderno sistema de controlo de prensa dobradeira. O painel tátil a cores, grande e claro, com visor gráfico, oferece uma multiplicidade de funções de controlo que permitem uma programação rápida e a produção de peças curvadas. Introdução direta e rápida de ângulos e comprimentos As medições de ângulos e comprimentos, tal como indicado no diagrama, podem ser introduzidas através de programação direta em diálogo gráfico ou em forma de tabela. As geometrias frequentemente utilizadas já estão compiladas numa biblioteca pré-definida. Estas podem ser abertas para criar uma nova peça dobrada e os ângulos e comprimentos correspondentes podem ser introduzidos diretamente na caixa de diálogo.
