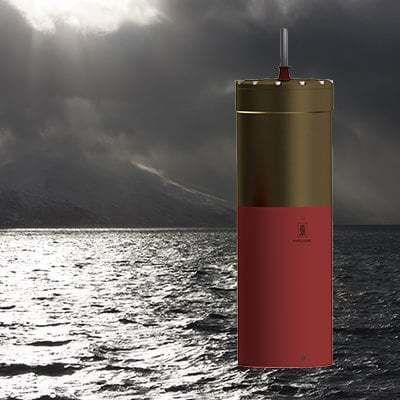

Sonar para barco SY60

para naviomultifeixepara ambientes severos

Visão geral
O Simrad SY60 é um sonar omnidirecional de segunda geração para uso comercial e pesca desportiva. Apresenta um número aumentado de elementos do transdutor e maior potência de transmissão para melhorar a resolução no plano vertical, a separação de alvos e o rastreamento em condições de mar agitado. A eletrónica do recetor-transmissor está contida dentro do transdutor, reduzindo cabos e ruído.

Principais melhorias técnicas (intro)
Ao aumentar o número de elementos de 256 (SY50) para 384 no SY60, obtém-se um feixe vertical mais estreito e maior resolução no plano vertical. A potência de transmissão foi dobrada em comparação com o SY50, proporcionando aproximadamente +3 dB de nível de fonte. Um novo sensor de movimento SteadyPing está integrado dentro do transdutor para garantir estabilização total em mar agitado.

SteadyPing
SteadyPing é um novo sensor de estabilização integrado no transdutor. Oferece precisão significativamente maior do que os sensores anteriores, permitindo uma apresentação estável e precisa em curto alcance e durante mares agitados. A estabilização rápida é crítica ao usar feixes estreitos.

QuadPing®
QuadPing® é uma funcionalidade avançada que utiliza simultaneamente quatro transmissões (pings) para localizar e rastrear peixes desde águas profundas até a embarcação. QuadPing é implementado como um modo de apresentação dedicado e fornecido como atualização de software para sistemas suportados.

• Duas vistas de apresentação horizontais: uma faixa única (referência) e uma vista combinada de três faixas.
• Os três pings combinados estão separados por inclinação de 10°; a inclinação do ping do meio é exibida.
• A frequência é exibida para a segunda faixa; as outras duas faixas são ±1 kHz em relação à segunda.

Sonar AI
O SY60 suporta o Sonar AI, uma aplicação de inteligência artificial que ajuda a separar alvos de interesse do ruído e ecos indesejados. Quando um alvo válido (peixe isolado ou cardume) é detectado, um marcador pode aparecer automaticamente para identificá‑lo e rastreá‑lo. O Sonar AI também permite operação remota e atualizações automáticas de software quando suportado (a instalação/upload da aplicação requer que a Unidade de Processador esteja online; podem aplicar‑se taxas de subscrição).

Software operativo 'Winson'
O SY60 utiliza a plataforma de software Winson comum aos sistemas sonar Simrad. O Winson fornece múltiplas vistas de apresentação, a capacidade de mover vistas entre ecrãs e o ping simultâneo de feixes para aumentar a taxa de pings e a frequência de atualização. Outras funcionalidades do Winson incluem:

• Interface de utilizador em mais de 20 idiomas
• Acesso intuitivo aos parâmetros de operação
• Guardar e recuperar definições de utilizador favoritas
• Guardar e reproduzir imagens sonar e sequências de vídeo
• Rastreamento de alvos e posição

Design compacto e instalação
O SY60 é compacto e projetado para fácil instalação, adequado mesmo para embarcações com espaço sonar limitado. Não existe um gabinete de transceptor separado; é necessária apenas uma pequena fonte de alimentação. A comunicação entre a unidade de casco (transdutor) e o computador da ponte faz‑se por um único cabo Ethernet. A unidade de casco e o computador podem operar em corrente contínua para embarcações costeiras menores sem alimentação trifásica.

Comunicação e integração de sensores
O sonar fornece várias linhas de interface padrão para comunicação fluida com os sensores da embarcação (informações geográficas, velocidade, rumo). O sensor de movimento integrado melhora a precisão operacional; a precisão pode ser aumentada adicionando uma unidade de referência de movimento externa (MRU).

Unidades de casco
Estão disponíveis duas unidades de casco: a SY Hull Unit padrão baixa o transdutor 600 mm abaixo do casco, enquanto a SY Compact Hull Unit o baixa 400 mm. Ambas as unidades têm uma velocidade máxima recomendada de 15 nós. A unidade de casco monta‑se no poço de instalação e normalmente localiza‑se na parte dianteira da embarcação para evitar ruido de hélice e motor.

Diagrama do sistema (unidades do sistema)
As unidades do sistema SY60 são normalmente instaladas na ponte e numa sala de sonar. Os principais componentes normalmente instalados num sistema SY60 incluem (disposição típica):
(A) Ecrã (segundo ecrã opcional)
(B) Painel de operação (opcional)
(C) Unidade de Processador (computador)
(D) Unidade de Fonte de Alimentação
(E) Unidade de Casco
(F) Motor de içamento
(G) Poço de instalação
(H) Transdutor

Painel de operação do sonar
O SY60 suporta um painel de operação Mk4 opcional que comunica com a Unidade de Processador através de USB. O painel fornece botões e controlos dedicados/personalizáveis, acesso a atualizações de software e gestão de definições do utilizador. Com Unidades de Processador compatíveis, o painel Mk4 pode oferecer funcionalidade de ligar/desligar remotamente. Não é necessária uma fonte de alimentação dedicada para o painel.

Características / especificações técnicas

• Geração do modelo: sonar omnidirecional de segunda geração
• Elementos do transdutor: 384 elementos (em vez de 256 no SY50)
• Feixe vertical: feixe estreito (aprox. 6,4°)
• Operação: 360° omnidirecional, omni‑estabilizado pelo SteadyPing
• Potência de transmissão: nível de fonte +3 dB em comparação com o SY50 (potência de transmissão dobrada)
• QuadPing®: quatro pings simultâneos; três pings inclinados separados por 10°; deslocamentos de frequência ±1 kHz para as faixas externas
• Modos de operação: transmissões CHIRP e CW
• Operação dupla: faixa de inclinação dupla -10° a +60° e capacidade de faixa dupla
• Capacidade de ping: ping simultâneo dos feixes (software Winson)
• Remoto: capacidades completas de operação remota e opções, quando suportado
• Sensor de movimento integrado: sensor SteadyPing dentro do transdutor; MRU externo opcional para maior precisão
• Instalação: eletrónica do recetor-transmissor no transdutor; menos cabos; comunicação Ethernet única para a ponte
• Unidades de casco: SY Hull Unit (600 mm) e SY Compact Hull Unit (400 mm)
• Velocidade máxima recomendada da unidade de casco: 15 nós
• Apresentação: múltiplas vistas, guardar/recuperar definições, guardar/reproduzir imagens e sequências de vídeo, rastreamento de alvos e posições
