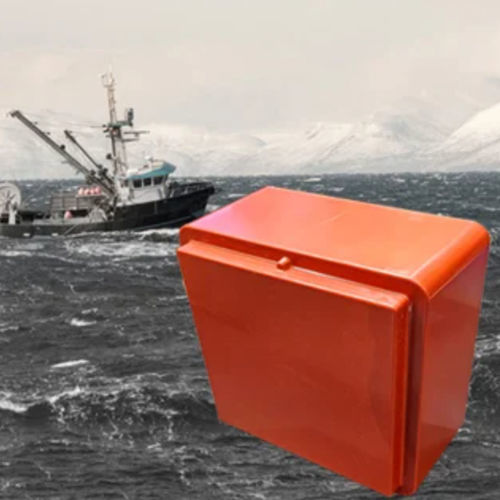

Sonar para navio SN50

multifeixeeletrônicode alta resolução

O Simrad SN50 é um sonar de matriz de alta resolução. Dependendo da sua escolha de instalação, pode usar o sistema SN50 como um ecobatímetro multifeixe, um sonar de cerco, um sonar de arrasto ou um auxiliar de navegação. Ao contrário de um sonar Omni, um sonar de matriz utiliza um transdutor fixo e quadrado com os elementos colocados num padrão de matriz retangular. A vantagem é uma área de cobertura focada na direção da face do transdutor. Se instalar o transdutor virado para baixo, o sistema de sonda funcionará como uma sonda de eco multifeixe. Com o transdutor virado horizontalmente para bombordo ou estibordo, o sistema SN50 funciona como uma sonda de cerco, olhando para a rede de cerco. Se instalar o transdutor virado para a frente, pode utilizar o sistema de sonar para arrasto ou navegação. Especificações principais Todos os componentes electrónicos do transcetor são colocados no interior do transdutor. Isto significa menos cabos, menos ruído e uma instalação mais fácil. A frequência operacional central é de 57 kHz. É possível selecionar qualquer frequência operacional de 55 a 59 kHz. Esta gama de frequências dá-lhe um alcance operacional de até 2500 metros, dependendo das condições acústicas. O transdutor está equipado com 144 elementos de transdutor numa matriz. Foi desenvolvido um suporte de montagem específico para facilitar a instalação. Os feixes de sonar transmitidos podem ser inclinados eletronicamente. Isto permite-lhe pesquisar toda a coluna de água e otimizar o desempenho da sonda para corresponder às condições acústicas. Está incluído um sistema de estabilização integrado para compensação eletrónica de inclinação e rotação, mas pode ser ligado a um sensor externo para maior precisão.
