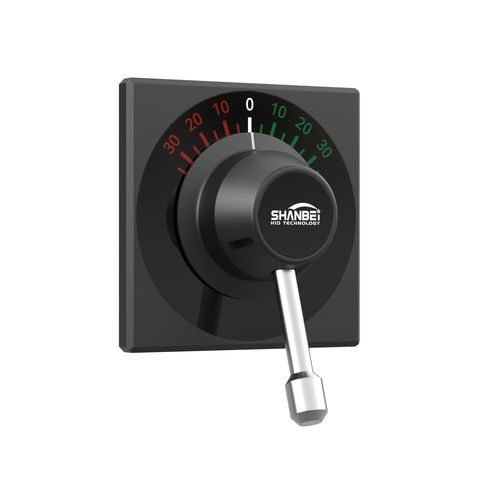

Manete de comando para leme WLF-40

digitalcom 1 alavancapara navio

Visão geral
A alavanca de leme WLF-40 é uma interface de controlo compacta para sistemas de direção de embarcações com servo. Emite valores de comando de leme através de um potenciômetro integrado ou de um sinal 4–20 mA opcional e dispõe de escalas e faixas de rotação selecionáveis para corresponder aos requisitos de controlo da embarcação.

Principais características

• Carcaça em liga de alumínio adequada para instalação marítima
• Potenziômetro 5KΩ padrão com opção de saída 4–20 mA
• Múltiplas opções de escala e faixa de rotação
• Sincronização do eixo do motor selecionável

Estilo / Aparência

• Volante: preto
• Pega: aço inoxidável

Escalas disponíveis

• -35° ~ 0 ~ 35°
• -45° ~ 0 ~ 45°
• -50° ~ 0 ~ 50°
• -100 ~ 0 ~ 100

Faixas de rotação (opções)

• -60° ~ 0 ~ 60° (travão em 0°)
• -90° ~ 0 ~ 90° (travão em 0°)
• -140° ~ 0 ~ 140° (travão em 0°)

Saídas / Sinais

• Potenziômetro 5KΩ (padrão)
• 4–20 mA (opcional)

Sincronização eixo do motor

• Não (padrão)
• Sim (opcional)

Parâmetros técnicos
Tensão de alimentação: 24 VDC
Potenziômetro: 5KΩ
Precisão de saída: ≤ 1,0 %
Grau de proteção: Frente IP56; Traseira IP20 (com tampa protetora: IP44)
Peso: 0,8–1,5 kg (conforme configuração)
Norma de ensaio: IEC 60945
Temperatura de operação: 5℃–55℃
Instalação: 4 × prisioneiros M4, espessura do painel < 10 mm
Ligação: conector de bornes de 16 pinos

Acessórios / Opções (resumo)

• Seleção de escalas
• Seleção de faixas de rotação
• Sinal de saída: potenciômetro 5KΩ ou 4–20 mA
• Sincronização do eixo do motor: selecionável
