Mecanismo de direção para navio JumboZ-2800

eletro-hidráulico

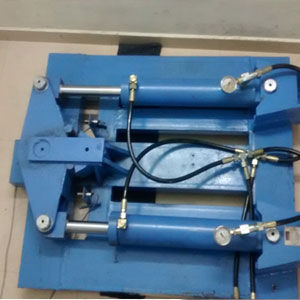

Modelo : O JumboZ-2800 está previsto para embarcações pesadas a bordo, como 1.Barcaças Pesadas 2.Mini Navios ESPECIFICAÇÃO TÉCNICA Especificação - JumboZ-2800 Atuador Hidráulico Tamanho da Ram(mm) - 50X2 Números Impulso do Actuador Hidráulico (Kgf)) - 9590@ 70kg/cm2 Torque do Atuador Hidráulico com Braço de Abatedor de 300mm (kg.m) - 2800 Curso do Actuador Hidráulico(mm) - 440 Tipo de braço de lavra - Dupla extremidade Viragem do braço - Até 45° para ambos os lados Sistema de Direção - Volante/Joy Stick Direcção Manual de Emergência - Opcional Alarme de baixa pressão - Opcional Alarme de temperatura - Opcional Alarme de extremidade a bombordo/estábordo - Opcional Indicador de Posição do Leme - Opcional Pacote de Energia Hidráulica Acionada por Eletro/Motor No sistema de acionamento Eletro/Motor, um Motor Elétrico Motorizado / Motor Driven Powerpack, está fornecendo o óleo pressurizado para o sistema. A bomba hidráulica é acoplada a um eixo, acionada por Motor/E motor elétrico Este tipo de Powerpack Eletro-Hidráulico Acionado por Motor Elétrico, são usados em Barcaças Pesadas e Mini Navios, onde Geradores são usados para acionar o sistema de direção Fotografia abaixo mostra um típico Powerpack Acionado por Motor instalado em um navio de pesca, com resfriador de óleo refrigerado por água do mar. Par de Atuadores de Direção Hidráulica Semi-Balanceados Um par de Atuadores Lineares Hidráulicos Semi-Balanceados está planejado, para girar o braço-timão para ambos os lados da embarcação, de forma suave e precisa. Os portos de fornecimento de óleo são fornecidos em ambos os lados destes atuadores, através dos quais
