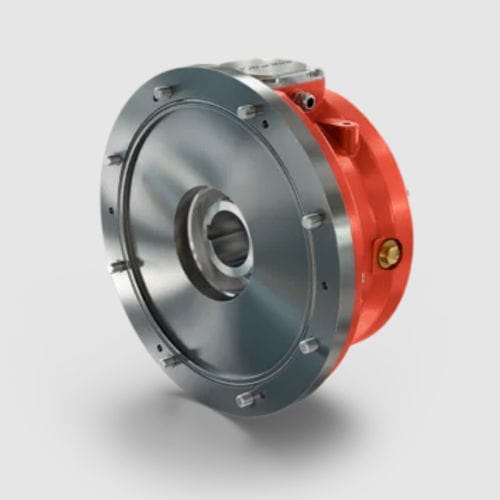

Freio eletromagnético ROBA-stop® S

para eixo de hélice de navio

Descrição
O ROBA-stop® S é um travão de segurança monobloco com acionamento eletromagnético e carcaça selada, concebido para proteção contra influências mecânicas e climáticas. A carcaça e a caixa de bornes são fundidas numa só peça; estão disponíveis proteções anticorrosão e aquecimento anticondensação para evitar condensação interna. Indicado para aplicações marítimas e outros ambientes industriais severos.

Principais informações

• Travão de segurança monobloco para condições ambientais extremas
• Opções de proteção anticorrosão
• Tipo de proteção até IP67

Novidade
A versão tamanho 11 está agora disponível para aplicações em água do mar e ambientes severos.

Aplicação

• Ambientes severos: guindastes portuários, embarcações, plataformas offshore, túneis, mineração, guinchos e gruas

Posição de montagem

• Montagem na extremidade livre do eixo

Segurança

• Princípio fail-safe
• Monitorização do estado de comutação possível
• Adequado para travagens de paragem de emergência

Vantagens

• Elevado trabalho de fricção admissível para operações exigentes

Design

• Acionamento eletromagnético; carcaça de travão fechada

Equipamento / Características

• Aquecimento anticondensação (opção)
• Monitorização de desgaste possível (opção)
• Opções de desbloqueio manual: alavanca ou desbloqueio de emergência por ferramenta

Construção - Tipo de proteção

• Carcaça monobloco fundida e caixa de terminais especialmente seladas
• Proteção até IP67

Montagem e manutenção

• Baixa manutenção

Ruído

• Não é silenciado

Temperatura / Isolamento

• Classe de isolamento F

Ciclo de serviço

• Adequado para 100 % do ciclo de serviço

Tabela técnica — Dados por tamanho
Tamanho; 8; 9; 10; 11
Braking torque M_N max [Nm]; 150; 300; 480; 1.200
Torque nominal M_N [Nm]; 100; 200; 400; 800
Velocidade máxima n_max [min^-1]; 3.400; 3.000; 3.000; 3.000
Furo de cubo mín. d_min [mm]; 25; 25; 25; 55
Furo de cubo máx. d_max [mm]; 45; 50; 60; 75
Diâmetro exterior D [mm]; 240; 270; 310; 450

Exemplos de aplicação / Documentação

• Usos típicos: guindastes portuários, aplicações marítimas, plataformas offshore, túneis, mineração, guinchos e gruas
• Folhas de dados, ficheiros CAD e documentação por variantes disponíveis

Características / especificações técnicas

• Marca: mayr®
• Denominação: ROBA-stop® S
• Tipo de proteção: até IP67 (carcaça monobloco e caixa de terminais seladas)
• Design: eletromagnético, carcaça fechada
• Proteção anticorrosão: revestimentos para ambientes marinhos/severos
• Aquecimento anticondensação: disponível
• Monitorização: monitorização do estado de comutação e desgaste possível
• Princípio de segurança: fail-safe
• Classe de isolamento: F
• Ciclo de serviço: adequado para 100 %
• Tamanhos e parâmetros principais: ver tabela (8–11)
