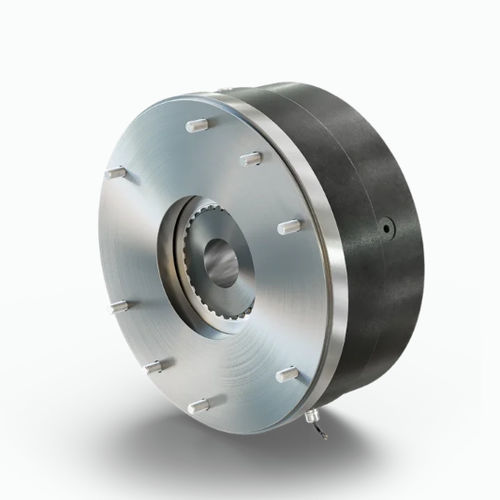

Freio eletromagnético ROBA-stop M®

para eixo de hélice de navio

O ROBA-stop M® é um travão de segurança eletromagnético montado na extremidade do eixo, concebido para motores elétricos standard. A ampla gama de tamanhos, desenhos de rotor e opções permite a configuração para retenção estática ou travagem dinâmica. Existe opção de caixa estanque até IP66 e a Cold Climate Version (CCV) permite operação até −40 °C.

Pontos principais

• Travão de segurança montado na extremidade do eixo
• Diversas opções de rotor e ampla gama de tamanhos
• Opção de caixa estanque até IP66

Características do produto

• Posição de montagem
• Montagem na extremidade livre do eixo
• Aplicação
• Travão montado no eixo para retenção e travagem de emergência
• Ciclo de serviço
• Pode ser usado para 100 % do ciclo de serviço (dependendo da configuração)
• Segurança
• Princípio fail-safe
• Adequado para paragens de emergência
• Monitorização do estado de comutação (opcional)
• Conceção
• Eletromagnético, vários materiais de rotor (revestimento de fricção, metal, compósito)
• Opções adicionais
• Cold Climate Version (CCV) até −40 °C
• Monitorização de desgaste
• Placa de flange personalizada
• Aquecimento anti-condensação
• Design de rotor duplo
• Material de fricção especial
• Opção sem folga
• Tensões de bobina especiais
• Libertação manual bloqueável
• Montagem e manutenção
• Montagem fácil
• Manutenção reduzida

Variantes e aplicações

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch (acionamentos pitch para turbinas eólicas)
• ROBA-stop M® CCV (Cold Climate Version)
• Travão dinâmico (travagem dinâmica regular)
• Travão de retenção (elevado binário de retenção para paragens de emergência)

Configurador — tabelas chave (excerto)
Tabela: Tamanhos 2 / 4 / 8 / 16 / 32
Tamanho | 2 | 4 | 8 | 16 | 32
Binário de travagem M_N [Nm] | 2 | 4 | 8 | 16 | 32
vel. máx. n_max [min^-1] | 6.000 | 5.000 | 4.000 | 3.500 | 3.000
furo mín. do cubo d_min [mm] | 8 | 10 | 11 | 14 | 19
furo máx. do cubo d_max [mm] | 15 | 15 | 20 | 25 | 30
Diâmetro exterior D [mm] | 81 | 92 | 108 | 134 | 154

Tabela: Tamanhos 60 / 100 / 150 / 250 / 500 / 1000 / 2000 (ex.)
Tamanho | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
Binário de travagem M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1.000 | 2.000
vel. máx. n_max [min^-1] | 3.000 | 3.000 | 4.200 | 3.600 | 3.000 | 2.500 | 2.500
furo mín. d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
furo máx. d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
Diâmetro exterior D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

Opções de rotor / binários

• Travão dinâmico: adequado para travagens dinâmicas regulares — binário indicativo 0,7–1.400 Nm; velocidades conforme tamanho
• Travão de retenção: adequado para travagens ocasionais / paragens de emergência — binário indicativo 4–1.800+ Nm
• Rotors com revestimento, metálicos ou compósitos conforme a gama de binários

Certificações

• ATEX
• CSA
• UL

Dados técnicos (excerto)

• Brand: mayr®
• Nome comercial / modelo: ROBA-stop M®
• Tipo: Eletromagnético, acionado por mola, montado na extremidade do eixo
• Montagem: na extremidade livre do eixo
• Índice de protecção: caixa estanque até IP66 (opção)
• Ciclo de serviço: configurações disponíveis para uso 100 %
• Princípio de segurança: fail-safe
• Características especiais: monitorização de desgaste, aquecimento anti-condensação, rotor duplo, flange personalizada, libertação manual bloqueável, CCV até −40 °C

Transferências
Folhas de produto, catálogos, instruções de montagem e ficheiros CAD estão disponíveis em várias línguas na secção de downloads do produto.
