船用チェーン

アンカー用繋留スタッド チェーン

概要

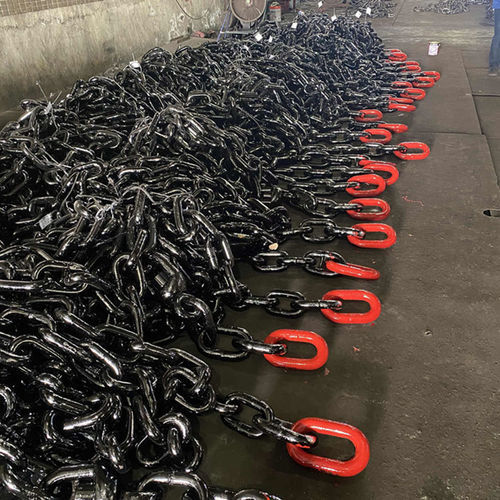

スタッドレスチェーンは海洋用途向けに設計された浮標・係留用チェーンで、スタッド付きチェーンに比べて柔軟性があり、航路標識浮標、係留システム、重負荷の海洋エンジニアリング用途に用いられます。

構成

• スタッドレスリンク
• 拡大リンク
• エンドリンク

表面処理

• 黒色ビチューメン塗装
• 溶融亜鉛めっき（HDG）
• 無塗装（生地）

付属品

• ケンターシャックル
• アンカーシャックル（エンドシャックル、Dシャックル）
• スイベル（旋回金具）
• G-2130シャックル
• オメガシャックル
• その他係留／係船関連部品

用途
スタッドレスリンクチェーン（浮標チェーン）は航路標識浮標および係留組立に広く使用されます。供給形態はホールケーブル、ハーフケーブル、ショートケーブル、Vケーブル（ブライドル）など。典型的な組立例：Vケーブルの長さは浮標の仕様に合わせて選定し、浮標の下部揚力リングに結束する；ホールケーブル ≈ 27.5 m（片端にバラスト石、他端はVケーブル／ハーフ／ショートに接続）；ハーフケーブル ≈ 13.7 m（ショートケーブルとホールケーブルを接続）；ショートケーブル ≈ 4.5 m（Vケーブルをハーフ／ホールチェーンに接続）；ホール・ハーフ・ショートの各セクションはスイベルで連結されます。

技術仕様

• 材料：CM490、CM690
• 技術：Flash Butt Welding（フラッシュバット溶接）
• 用途：浮標、係留用
• サイズ範囲：φ16mm – φ38mm
• 表面オプション：黒色ビチューメン塗装、HDG、無塗装
• 構成：スタッドレスリンク、拡大リンク、エンドリンク
• 利用可能な付属品：ケンターシャックル；アンカーシャックル（エンドシャックル、Dシャックル）；スイベル；G-2130シャックル；オメガシャックル；等
• 認証：BV、DNV、KR、CCS、RS
• 納期：注文確定後7-35日
• 典型的な出荷港：武漢／上海（中国）
• 支払条件：T/T；L/C（サイト）
• 利用可能データ：海洋アンカーチェーン寸法／チェーン長さのマーキング
