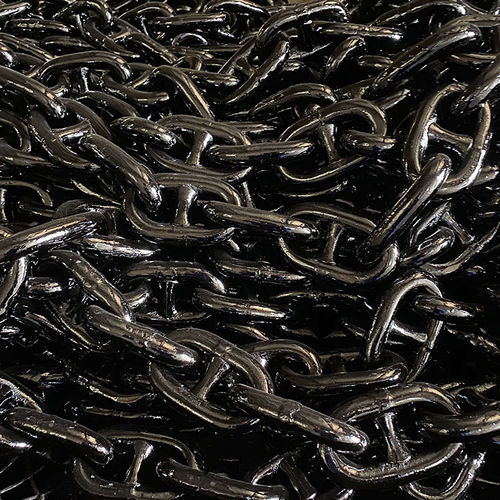

ボート用チェーン 船用アンカー用スタッド チェーン
お気に入りに追加する
商品比較に追加する
特徴
- 応用分野
- 船用, ボート用
- タイプ
- アンカー用
- コーディング
- スタッド チェーン
- 材料
- 金属製
- 直径
最少: 16 mm
(0.6 in)最大: 72 mm
(2.8 in)- 内側の長さ
最少: 64 mm
(3 in)最大: 288 mm
(11 in)- 内部の幅
最少: 26 mm
(1 in)最大: 115 mm
(5 in)- 外幅
最少: 96 mm
(4 in)最大: 432 mm
(17 in)- 破断荷重
最少: 1,048 kg
(2,310 lb)最大: 29,223 kg
(64,426 lb)
詳細
Chaincables for Ship Black Paintedは、船舶、ボート、各種艦艇向けに設計された海用アンカーチェーンで、用途に応じた径と表面仕上げのラインナップを提供します。
製品概要
1ショット当たりの荷重・重量（長さ 27.5 m） — チェーン径 / Proof Load II (kN) / Proof Load III (kN) / Break Load II (kN) / Break Load III (kN) / 重量 (kg)
アンカーチェーンのリンク寸法（典型的なリンク寸法 mm） — サイズ (d) / l / p / w
特性 / 技術仕様
製品概要
- 材質：CM490、CM690。
- 加工技術：フラッシュバット溶接（Flash Butt Welding）。
- 用途：船舶・ボート・艦艇用マリンハードウェア付属品。
- サイズ範囲：Ø16 mm – Ø72 mm（図表では最大Ø73 mmまでの典型生産範囲を表示）。
- 表面仕上げ：黒色ビチューメン塗装、HDG（溶融亜鉛めっき）、または無塗装（素地）。
- チェーン構成：コモンリンク、エンラージドリンク、エンドリンクで構成。
- 付属品：ケンターマンホール（Kenter shackle）、アンカーマンホール（エンドシャックル、Dシャックル）、スイベル（ターンバックル類）。
- 支払条件（参考）：T/T、L/C（at sight）。
- 納期（参考）：注文確定後7〜35日。
- 出荷港（参考）：WUHAN / SHANGHAI港、中国。
- 認証：CCS、BV、ABS、KR、RS、ISO 9001、ISO 45001、ISO 14001。
1ショット当たりの荷重・重量（長さ 27.5 m） — チェーン径 / Proof Load II (kN) / Proof Load III (kN) / Break Load II (kN) / Break Load III (kN) / 重量 (kg)
- 16 mm — 107 / 150 / 150 / 216 / 160 kg
- 17.5 mm — 127 / 179 / 179 / 256 / 190 kg
- 19 mm — 150 / 211 / 211 / 301 / 230 kg
- 20.5 mm — 175 / 244 / 244 / 349 / 265 kg
- 22 mm — 200 / 280 / 280 / 401 / 300 kg
- 24 mm — 237 / 332 / 332 / 476 / 365 kg
- 26 mm — 278 / 389 / 389 / 556 / 420 kg
- 28 mm — 321 / 449 / 449 / 642 / 490 kg
- 30 mm — 368 / 514 / 514 / 735 / 565 kg
- 32 mm — 417 / 583 / 583 / 833 / 635 kg
- 34 mm — 468 / 655 / 655 / 937 / 720 kg
- 36 mm — 523 / 732 / 732 / 1050 / 800 kg
- 38 mm — 581 / 812 / 812 / 1160 / 879 kg
- 40 mm — 640 / 895 / 895 / 1280 / 980 kg
- 42 mm — 703 / 981 / 981 / 1400 / 1082 kg
- 44 mm — 769 / 1080 / 1080 / 1540 / 1188 kg
- 46 mm — 837 / 1170 / 1170 / 1680 / 1298 kg
- 48 mm — 908 / 1270 / 1270 / 1810 / 1413 kg
- 50 mm — 981 / 1370 / 1370 / 1960 / 1526 kg
- 52 mm — 1060 / 1480 / 1480 / 2110 / 1645 kg
- 54 mm — 1140 / 1590 / 1590 / 2270 / 1774 kg
- 56 mm — 1220 / 1710 / 1710 / 2430 / 1906 kg
- 58 mm — 1290 / 1810 / 1810 / 2600 / 2051 kg
- 60 mm — 1380 / 1940 / 1940 / 2770 / 2194 kg
- 62 mm — 1470 / 2060 / 2060 / 2940 / 2338 kg
- 64 mm — 1560 / 2190 / 2190 / 3130 / 2492 kg
- 66 mm — 1660 / 2310 / 2310 / 3300 / 2650 kg
- 68 mm — 1750 / 2450 / 2450 / 3500 / 2836 kg
- 70 mm — 1840 / 2580 / 2580 / 3690 / 2982 kg
- 73 mm — 1990 / 2790 / 2790 / 3990 / 3274 kg
アンカーチェーンのリンク寸法（典型的なリンク寸法 mm） — サイズ (d) / l / p / w
- 16 mm — l 96 / p 64 / w 58
- 17.5 mm — l 105 / p 70 / w 63
- 19 mm — l 114 / p 76 / w 68
- 20.5 mm — l 123 / p 82 / w 74
- 22 mm — l 132 / p 88 / w 79
- 24 mm — l 144 / p 96 / w 86
- 26 mm — l 156 / p 104 / w 94
- 28 mm — l 168 / p 112 / w 101
- 30 mm — l 180 / p 120 / w 108
- 32 mm — l 192 / p 128 / w 115
- 34 mm — l 204 / p 136 / w 122
- 36 mm — l 216 / p 144 / w 130
- 38 mm — l 228 / p 152 / w 137
- 40 mm — l 240 / p 160 / w 144
- 42 mm — l 252 / p 168 / w 151
- 44 mm — l 264 / p 176 / w 158
- 46 mm — l 276 / p 184 / w 166
- 48 mm — l 288 / p 192 / w 173
- 50 mm — l 300 / p 200 / w 180
- 52 mm — l 312 / p 208 / w 180
- 54 mm — l 324 / p 208 / w 187
- 56 mm — l 336 / p 224 / w 202
- 58 mm — l 348 / p 232 / w 209
- 60 mm — l 360 / p 240 / w 216
- 62 mm — l 372 / p 248 / w 223
- 64 mm — l 384 / p 256 / w 230
- 66 mm — l 396 / p 264 / w 238
- 68 mm — l 408 / p 272 / w 245
- 70 mm — l 420 / p 280 / w 252
- 73 mm — l 438 / p 292 / w 263
特性 / 技術仕様
- メーカー：Wuhan Jiangnan Anchor Chain Co., LTD (JNAC)。
- 参照鋼種：M2およびM3（M3は熱処理を含む；高い等級は高い引張強さを示す）。
- ショットの標準計測単位：27.5 m（1ショットの長さ）。
- チェーンリンクの種類：スタッドリンク（より高い強度、ねじれに強い）およびスタッドレスリンク — 大・中型の現代船ではスタッドリンクが一般的に使用されます。
- 典型的な製品範囲：アンカーチェーン、ブイ用アンカーチェーンおよび艤装品；設置および関連サービス。
