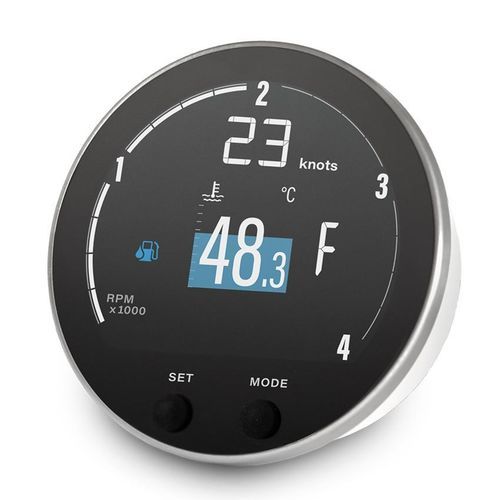

衛星多目的用装置 VMH 35-D

GPS入り江ボート用

概要
VMH 35-D GPSは、ディーゼルエンジンと船舶データの監視を目的としたコンパクトなスタンドアロン型多機能ディスプレイです。速度・位置・航向を提供する高性能GPSを内蔵し、12Vおよび24Vシステムに対応します。EasyLink出力により、追加のVMHサテライト表示器で操舵盤を拡張できます。

製品詳細

• シリーズ: VMH
• 機能: 多機能ディスプレイ
• 定格電圧: 12V, 24V
• ベゼル色: ヘアライン仕上げステンレス
• 画面寸法: 83 mm
• 接続性: NMEA 2000, EasyLink, SAE J1939

ハイライト

• 12 / 24 V 動作
• エンジンデータ用 SAE J1939 CAN ポート
• 高性能GPS内蔵
• 30以上のパラメータ表示
• 外部センサー用4系統のアナログ入力
• 最大16台のVMH 14サテライト用EasyLink出力
• アナログ／CAN から NMEA 2000 へのゲートウェイ

全機能

• アナログ入力: 2x 抵抗式 / 2x 周波数式
• デジタル入力: 1x SAE J1939 / 1x NMEA 2000
• 定格電圧: 12V / 24V
• 動作電圧: 9 - 32 V
• 消費電流: ≤ 150 mA (通常時)
• 保護等級: IP X7
• 寸法: 外形 100 mm / 取付穴 85 mm
• フロントリング: ヘアラインステンレス
• フロントレンズ: ミネラルガラス
• 表示: Color IBN + 1.44" TFT 光学結合
• コネクタ: Molex MX-150 12ピン / DeviceNet M12 5ピン
• NMEA 2000 認証済み（アナログゲートウェイ内蔵）

製品説明（詳細）
VMH 35-Dは、船舶のディーゼルエンジン監視に適したスタンドアロンソリューションです。タコメータースケールは3000または4000 RPMに設定可能で、エンジン、バッテリー、燃料タンク、GPSなどの広範なデータを表示します。エンジン固有のアラームはSAE J1939経由で受信するか、内蔵メニューでローカル設定できます。内蔵のNMEA 2000ゲートウェイにより、燃料、トリム、タコメーターなどのセンサー入力を他の機器に配信し、外部コンバータを不要にします。最新のマイクロプロセッサにより、高速な動作と低消費電力を実現しています。

技術仕様

• モデル / シリーズ: VMH 35-D
• 動作電圧: 9 - 32 V (定格 12V / 24V)
• 消費電流: ≤ 150 mA (通常時); 最大輝度時 約170 mA
• 保護等級: IP X7
• 寸法: 外径 100 mm; 取付穴 85 mm
• 画面寸法: 83 mm; 表示: Color IBN + 1.44" TFT 光学結合、日光下視認可能
• フロントレンズ: ミネラルガラス; フロントベゼル: ヘアラインステンレス
• アナログ入力: 2x 抵抗式、2x 周波数式 (外部センサー用4入力)
• デジタル入力 / ポート: SAE J1939 CAN ポート; NMEA 2000; EasyLink
• 接続機能: 高性能GPS内蔵; アナログ／CAN から NMEA 2000 へのゲートウェイ; 最大16台のVMH 14サテライト用EasyLink出力
• データ: 30以上のパラメータを表示（エンジン、バッテリー、燃料、GPS等）
• コネクタ: Molex MX-150 12ピンおよび DeviceNet M12 5ピン
• 認証: NMEA 2000 認証済み（アナログゲートウェイ内蔵）
