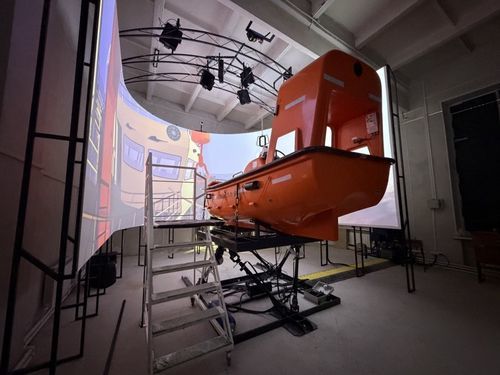

救助船用シミュレータ RB/FRBS-A

航海用トレーニング

目的 RB/FRBS-A救助艇/高速救助艇は、STCWコード:

• セクションA-VI/2 STCWコード「サバイバルボート、救助艇及び高速救助艇の技能証明発行のための必須最低要件」
• IMOモデルコース1.23 生存艇及び救助艇（高速救助艇を除く）の技能」（2024 年版）
• IMO モデルコース 1.24 「高速救助艇の技能」

。 知識と技能

救助艇・高速救助艇（RB/FRB）への乗船

RB/FRBの発進と回収

船側からの排除

荒海を含む様々な気象条件下でのRB/FRBの操船と操縦、

コンパスによる操舵

水上での救命艇や負傷者の捜索

救命艇の曳航

船への接近

捜索パターンの適用

RB/FRBと船やヘリコプターとの通信の使用

。 構造

通路と乗船場

高速救助艇モデル、LSAコード準拠、エンジンなし

6自由度ダイナミックプラットフォーム

パノラマ可視化システム

進水・回収装置の模型

コンピュータ装置

CCTV装置

ソフトウェア

乗船ステーションRB/FRBモデルについて 使用するRB/FRB模型は、LSAコードに準拠したエンジンなしの本物の高速救助艇です。RB/FRBの模型により、RB/FRBの装備に慣れることができる。 高速救助艇模型の主な部品：

• 安全ベルトを装備した操舵席
• 進水・回収装置（LRA）の遠隔操作パネル
• 進水・回収装置の解除レバー
• 進水・回収装置のフック
• 操舵台：エンジン・コントロール・パネル、ステアリング・ホイール、エンジン・コントロール・レバー（スロットル）
• 安全ベルトを装備した乗員用座席

このモデルは、操舵手1名と乗員2名で操縦するように設計されています。 コミュニケーションダイナミック・プラットフォーム。 ダイナミックプラットフォームは、乗員を乗せたRB/FRBを搭載するために設計されたもので、ソフトウェアで設定された軌道や速度でRB/FRBを動かすことができる。ダイナミックプラットフォームは、RB/FRBの前後、上下、左右の3次元空間における運動と、互いに直交する軸を中心とした回転、すなわちRB/FRBのロール、ピッチ、ヨーを提供する。発進前に、ダイナミックプラットフォームは、波浪上の船舶の動きをシミュレートする動きを実行する。プラットフォームは、基礎のない、取り外し可能な/組み立て式の構造物である。 プラットフォームには以下のコンポーネントが含まれます：

• プラットフォームベース
• 補助巻き上げ機構を備えた上部セクション
• パワーパック（オイルステーション）

。 CCTV装置シミュレーター・ソフトウェア

インストラクター用ワークプレイス（IWP）

学生用ワークプレイス（SWP）

動的プラットフォーム制御モジュール

高速救助艇制御および進水・回収装置からのコマンドを処理するモジュール

で構成されています。 IWPの機能：

• 航行区域の選択
• 波の高さ、時間帯、曇り度、漂流速度と方向、降水量の調整
• 高速救助艇が進水する船舶と航行区域内の目標物の設定
• 船舶、遭難船舶に代わってRB/FRB間のVHF無線通信、
• 航行区域におけるバーチャルビューイングカメラの設定
• 報告のためのビデオ録画
• リアルタイムモードでの演習パフォーマンスのデモンストレーション
• 動的プラットフォーム制御
• 演習の緊急停止、シミュレータの初期状態への復帰

SWP機能： 以下を含むRB/FRB操作：

• エンジンの操作
• 進水・回収装置の操作
• 船側の整地
• 荒海、天候、時間帯の違いによるRB/FRBの操船
• 主操舵装置と緊急操舵装置の使用
• 操舵士の身体やサバイバルスーツに取り付けられた緊急エンジン停止装置の使用
• VHF無線局の使用
• サーチライトの使用
• 。
• サーチライトの使用
• 双眼鏡の使用
• 死傷者及びサバイバル・クラフトの捜索
• 船上での水中からの人命救助
• 救助船へのサバイバル・クラフトの曳航
• 航行のための方位磁針の使用
• 船への接近
• 水面状況可視化システムの表示
• 進水時、回収時、荒れた海況時のボートの挙動の物理的シミュレーション
• 進水時、回収時、荒れた海況時のボートの挙動の物理的シミュレーション、

。 航行区域：。 RB/FRBシミュレータでは、RB/FRBが発進する船、救助船、救命いかだ、救命ボート、死傷者、ヘリコプター、その他の目標モデルのある外洋エリアが実現されています。 シミュレータを使用するための方法指針。 シミュレータは、高速救難艇の技術説明書および操作説明書に従って作成されたシミュレータの使用に関するガイドラインとセットで提供されます。 追加オプションについて シミュレータは、理論教育のためのeラーニングモジュール、練習のためのマルチメディアトレーニングソフトウェア、テストのための知識評価ソフトウェアと一緒に提供することができ、これらはサバイバルボートの熟練度に関するトレーニングパッケージに統合されています。 シミュレータ・クラス

RB/FRBS-A-クラスA、フルミッション、6DoFダイナミックプラットフォーム上

RB/FRBS-B-クラスB、リアルコントロール、6DoFダイナミックプラットフォームなし

RB/FRBS-C-クラスC、擬似リアルコントロール、ソフトウェアバージョン

。 法規制：

• STCWコードセクションA-VI/2「サバイバルボート、救助艇、高速救助艇の技能証明発行のための必須最低要件」
• IMOモデルコース1.23「サバイバルボートおよび救助艇（高速救助艇以外）の技能」（2024年版）
• IMOモデルコース1.24「高速救助艇の技能」

特徴・仕様 テクニック

• 製品：RB/FRBS-Aレスキュー 高速救助艇シミュレーター（フルミッション、6 DoFプラットフォーム上）
• クラス：A（フルミッション、6DoF）、B（リアルコントロール、6DoFなし）、C（擬似リアルコントロール、ソフトウェア）
• 装備：桟橋、乗船場、高速救助艇モデル（LSAコード準拠、エンジンなし）、6DoFダイナミックプラットフォーム、パノラマ視覚化、発進/回収装置イミテーター、コンピューター機器、CCTV、ソフトウェア
• ダイナミックプラットフォーム：3D移動（ロール、ピッチ、ヨー）、基礎なし、取り外し可能
• 通信：ポータブルVHF無線機
• ソフトウェアモジュール：Instructor WorkPlace (IWP)、Student WorkPlace (SWP)、ダイナミックプラットフォームコントロール、コマンド処理
• コンプライアンス：STCWコード、IMOモデルコース1.23 & 1.24

。
