操舵シミュレータ SSH

トレーニング航海用ゲートウェイ

目的
本シミュレータは、STCWコード セクションA-II/4 に従い、航海当直の一員である水兵（ratings）の訓練を目的としています。

SSH により習得される基本的な知識と技能

• 船を操舵し、英語での操舵命令に従うこと。
• 磁気羅針盤およびジャイロコンパスの使用。
• 操舵命令の取り扱い。
• オートパイロットから手動操舵への切替えおよびその逆；オートパイロットのモード（NFU、Hand、Auto）の使用。
• 視覚および聴覚による適切な見張りの維持；昼夜の見張りの責務、音響信号、灯火またはその他の対象物の方位を度または方位点で報告することを含む。
• 安全な当直の監視と管理への参加；船上用語と定義。
• 命令を理解し、当直士官と当直業務に関連する事項を伝達できる能力；当直の引継ぎ、維持および交代の手順；安全な当直を維持するために必要な情報。

シミュレートされる船型

• 原油タンカー（アクティブモデル）
• ターゲットモデル：原油タンカー、一般貨物船、小型船

演習海域

• 外洋海域
• 島を含む外洋海域
• 海から港への接近海域

構成
シミュレータはInstructor Workplace（IWP）ソフトウェアと、1台または複数のStudent Workplace（SWP）で構成されます。推奨最小構成はIWP 1台とSWP 1台です。

Instructor workplace（IWP）
IWPは訓練管理のために設計されており、以下の操作が可能です：

• 演習選択と初期パラメータの調整（航海領域、気象海象条件、時刻、ターゲットの配置と軌跡、緊急状況、航行標識の設置、漂流、浮標）。
• 新規ターゲットの入力。
• マストや旗の灯火および信号の有効化（国際信号コード）。
• 船舶からの音響信号の発生。
• 緊急事態の作動（ジャイロコンパス/磁気コンパス、舵装置、ポンプ、オートパイロットの故障やモード切替え – AUTOおよびHand）。
• 一般警報の作動。
• 学生の演習を視覚的に監視し、学生船を能動的に管理。

Student workplace（SWP）
学生が演習を行い実技を向上させるための環境を提供します。表示と操舵席はシミュレートされ、以下を含みます：

• オートパイロットシステム（モード：NFU、Hand、Auto）
• Off HDG Course Alarm スイッチ
• 自動モード用コース設定ボタン
• 舵角表示器および舵令表示器
• 磁気コンパスおよびジャイロコンパスリピータ
• 操舵輪
• エンジンテレグラフ
• 音響信号ボタン
• 警報パネル
• ポンプスイッチ
• 舵系統切替スイッチ

学生用ワークプレイスは標準的なコントロールボタン（双眼鏡、灯火/形状/旗を吊るす窓、カメラ切替スイッチ）を備えています。学生は操舵輪またはジョイスティックで操舵でき、各種オートパイロットモードを使用し、音響信号を聞いて作動させ、エンジンの始動・停止が可能です。SWPはベースまたはコンパクト構成で提供できます。

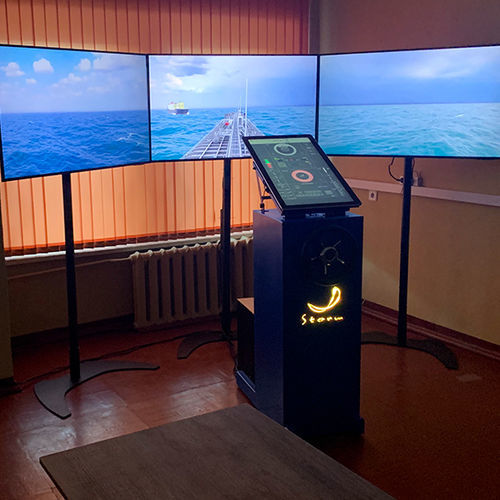

ベース構成
操舵輪内蔵の操舵台とセンサー制御パネル（オートパイロット制御パネルを模擬）を含みます。表示システムは三つのテレビパネルに表示されます。

コンパクト構成
オートパイロット制御パネルと単一モニタでの表示を含み、操舵はジョイスティックとマウスで行います。

ドキュメンテーション
シミュレータは技術および運用ドキュメント一式が付属し、実務訓練向けの教育および指導資料を含みます。

規定

• STCW条約: 規則 II/4
• STCWコード: セクション A-II/4、表 A-II/4（「航海当直の一員である者の認証に関する必須最小要件」）

技術仕様

• 製品名: SSH Steering simulator for helmsman (ver. 3.0)
• 想定利用者: 航海当直の一員である水兵（STCW A-II/4）
• 最小構成: Instructor Workplace (IWP) 1台 + Student Workplace (SWP) 1台
• シミュレートされる船種: 原油タンカー（アクティブ）、原油タンカー（ターゲット）、一般貨物船、小型艇
• 演習海域: 外洋、島を含む外洋、港への接近海域
• IWPの機能: 演習選択とパラメータ調整；ターゲット入力；灯火/信号/旗の起動；音響信号；緊急シナリオの起動；一般警報；視覚監視；船舶の能動管理
• SWPの機能: オートパイロットモード（NFU、Hand、Auto）、コース設定、舵指示器、コンパスリピータ、操舵輪またはジョイスティック、エンジンテレグラフ、警報パネル、ポンプスイッチ、舵系切替スイッチ、標準コントロールボタンおよび表示/カメラ制御
• 表示: マルチパネル（ベース）または単一モニタ（コンパクト）
• ドキュメント: 技術および運用ドキュメントが提供されます
