船用ソナー SD9500

船用AUV港湾用

製品概要

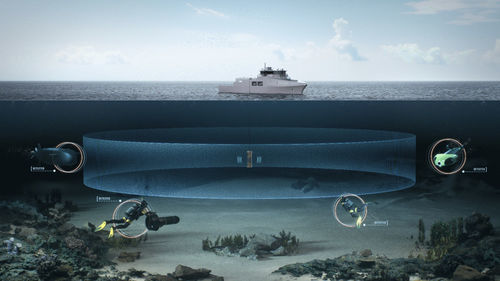

SD9500は、多目的ディッピングソナーで、ダイバー、スイマーデリバリー機、AUV、小型潜水艦などの小型で信号が弱い水中目標を検出するために設計されています。港湾保護や停泊中のプラットフォーム／艦艇の監視に適しています。ソナーヘッドは電動ウインチで艤装外へ降下され、ハイブリッドケーブルでトップサイドのSonar Processing Unit（SPU）に接続されます。潜航可能深度は少なくとも150mです。

ハイライト

• 浅海や狭小海域での監視に対応した設計で、水平360°のカバレッジを提供。コンパクトなため艦艇、浮体基地、固定構造物からの展開が可能。
• ランチ＆リカバリシステム（LARS）はプラットフォームに合わせて適応可能：簡易手動ブームから高度な自動LARSまで選択可能。
• 広帯域・高解像度・高受信感度により、低シグネチャ目標の検出に対応。
• 母艦や陸上局からの遠隔操作とLARS遠隔制御をサポート。無人プラットフォームでの運用にも対応。

主な機能

• 潜航深度 ≥ 150 m
• 迅速な展開・回収シーケンス
• 周波数範囲：65 kHz〜105 kHz
• 水平カバレッジ：360°または選択可能なセクター
• 垂直カバレッジ：±75°
• 電子的ビーム安定化および指向制御
• 自動および手動の目標追跡
• 音声および視覚アラーム
• 記録・再生および電子地図へのソナーエコー重ね合わせ
• 音波伝播モデリングとオペレータシミュレータを内蔵
• 複数の送信モードおよびパルス設定
• 全てのソナー設定をオペレータが制御可能
• PCCやCMSとの連携準備済み

技術仕様

• モデル：SD9500
• 潜航深度：少なくとも150 m
• 周波数範囲：65–105 kHz
• 水平カバレッジ：360°または選択可能なセクター
• 垂直カバレッジ：±75°
• 帯域幅：高解像度のための広帯域
• 受信感度：小型／低シグネチャ目標に最適化
• ビーム制御：電子的安定化および指向制御
• 送信モード：水平セクター、垂直セクター、インスペクションビーム
• パルスモード：パルストレインおよび単発パルス
• 目標追跡：自動および手動開始
• アラーム：音声および視覚警報
• データ処理：記録、再生、ソナーエコー重ね合わせ付き電子地図
• ツール：音波伝播モデリング内蔵；訓練用シミュレータ
• 統合：PCCまたはCMSとの統合準備済み
• 診断：自己点検（ビルトインテスト）機能
• 使用環境：沿岸／浅海および狭小海域向け
• 展開・回収：適応可能なLARS（手動ブームまたは自動LARS）
• 遠隔制御：LARS制御を含む完全遠隔操作をサポート
