温度センサー 50/200 Combi C

防音ボート用エコー水深測量機

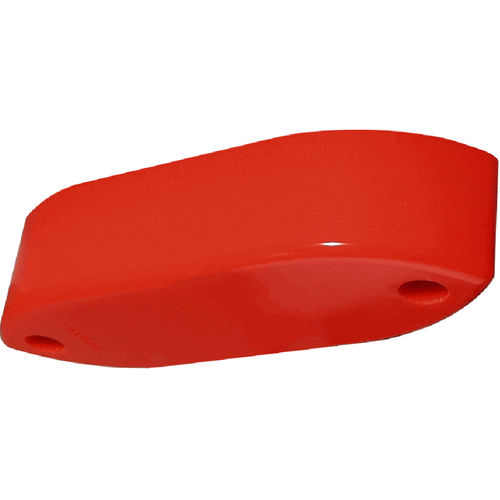

Simrad 50/200 Combi C変換器は、2つの変換器と1つの温度センサーを1つのハウジングに内蔵しています。小型船舶の船体搭載用に流線型に設計されています。 トランスデューサの特徴 このシングルビームトランスデューサは、1つで2つのトランスデューサを提供します。2つの周波数は水柱をカバーし、深海でも浅瀬でも底を検出します。また、温度センサーも搭載しています。 このトランスデューサは流体力学的な外装が特徴で、船体の外側に設置することを目的としています。フラッシュマウントはできません。その代わり、船体とトランスデューサーの上面の間に特注のフェアリングを作らなければならない。このフェアリングは、正しい取り付け角度を提供し、ケーブルサービスループを収容し、ハウジングの上部全体を完全にサポートする必要があります。両端だけなど部分的な支持では、激しい衝撃の際に構造的な損傷につながる可能性があります。ハウジングには、ユニットをフェアリングに確実に貫通ボルトで固定するためのボルト穴が2つあります。 通常、キールからおよそ0.5メートル離してトランスデューサを設置すると、キールとユニットの間に十分な水流ができる。 最適な性能を得るには、トランスデューサーの面を約1～2度傾け、対向する水がきれいにぶつかるようにし、安定した層流を促します。取り付けネジは面一になるようにし、周囲の隙間は適切なコンパウンドやロックリングで塞いでください。 トランスデューサーの表面、周囲の船体メッキ、および充填材は、滑らかで均一な表面に仕上げてください。これらの部分に凹凸があると、水の流れが乱れ、性能が低下します。 トランスデューサーのケーブルは、スタッフィングチューブとケーブルグランドを使って船体を貫通します。
