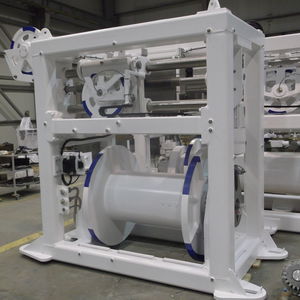

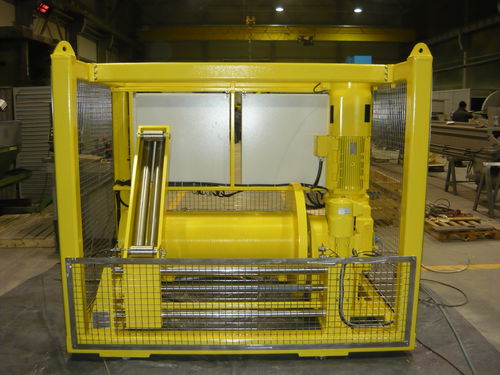

船用ウィンチ SONAR

海洋学調査用油圧駆動電動

動作原理： ウインチバレルは、外部歯付き旋回ベアリングに取り付けられています。 ベアリングは、フェイルセーフブレーキユニットを搭載したSEWエレクトリックギヤードモーターの出力軸に取り付けられたピノンによって駆動されます。 ブレーキは、フェイルセーフであり、何らかの理由で電気供給が失われた場合、自動的にブレーキが適用されます。 0.75kWのSEW電動ギアモータから電気的に駆動されるレベル風。 レベル風はPLC制御され、手動オーバーライドで自動です。 レベル風は、必要に応じてさまざまなケーブル径に対応するように調整できます。 速度制御は、比例ジョイスティックを介して0.05m/s未満の増分で連続的に変化し、HMIはラインスピード、ラインロード、ラインアウト、ラインインを表示します。 5Te-5500メートルデータシート 重量ケーブルなし 6200 キログラム ケーブル直径 17.3 ミリメートル 容量 5500 メートル ライン速度-最初のレイヤー 45 メートル /分 ライン速度-トップレイヤー 76 メートル /分 WLL-最初のレイヤー 5657 キログラム WLL-トップレイヤー 3360 キログラム ブレーキ最小 1.5 WLL-最初のレイヤー 10498 キログラム ブレーキ最小 1.5 WLL- トップレイヤー6236キログラム 供給が必要 380-440V-3 Ph-50/60Hz レベル風力電気モーター 45キロワットIP56 IE3 レベル風力電気モーター 0.75キロワットIP56 IE3 レベル風電気自動パルス駆動レベル風手動調整付き 寸法（長さx幅x高さ）3120 x 2448ミリメートル フットプリント 3120 x 2400 x 2400 mmスリップリング Trolex TX4847またはそれに類するものが供給範囲内にないように設計された ケーブルリードオフ角度+/-15°水平面最小-10°最大+20°垂直面フレームの 詳細ガード付きクラッシュフレーム、フォークリフティングポケット、認定リフティングラグ付き
