ボート用落水救難システム JY-10

船用

概要
FRP製の軽量ソフト救助フレーム。パイロットボート、タグボート、警察艇、沿岸警備艇などで水中の人員を迅速に引揚げるために設計されています。ステンレス鋼316製の金具とポリプロピレン製の浮体により、海洋環境での耐食性を確保します。

主な特長

• 手動回収システムにより、傷病者を制御されたやさしい方法で引揚げ可能。
• 折りたたみ設計で、甲板や手すりにコンパクトに収納可能。
• 迅速な展開と回収により水中滞在時間を短縮。
• 分解すれば搬送用担架として使用可能。
• 高視認性のオレンジ／赤色。

用途

• パイロットボート
• タグボート
• 警察艇
• 沿岸警備艇および救助艇

設計と材料

• フレーム：スロット接続されたガラス繊維強化プラスチック（FRP）ロッド。
• 受荷部：ポリエステル製ベルトとPVCまたはポリプロピレン被覆。
• 浮力体：発泡ポリプロピレン。
• 金具：ステンレス鋼316（SS316）。
• 色：オレンジ、赤。
• 重量（目安）：約12.5 kg（標準構成）。

操作方法

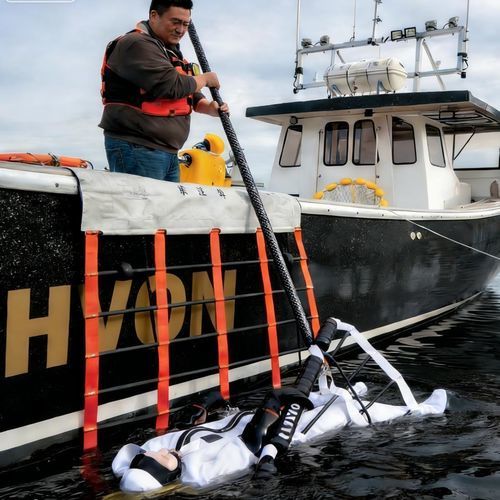

• フレームを船体外側に展開して、水中にクレードル（台座）を形成する。
• 被救助者をクレードルに乗せ、グラブハンドルまたは回収ロープで引揚げる。
• 小型救助艇、RHIB、沿岸警備のリジッドインフレータブル艇に適合。

技術仕様

• コード：JY-10
• モデル：JY-10
• ブランド：HVON
• タイプ：ソフト救助フレーム／水上救助機器
• 標準幅：1.8 m
• 標準構成：1.8x1.9 m（他のサイズも選択可能、オプション参照）
• 材質：FRP + ポリエステルベルト + SS316金具 + 発泡ポリプロピレン浮体
• 色：オレンジ、赤
• 重量（目安）：約12.5 kg

サイズ選定（例）

• フリーボード 0.5 m — サイズ：1.8x1.9 / 1.5x1.9 / 1.2x1.9 / 0.9x1.9 — 深さ 1.9 m — 引き綱：あり — 伸縮棒：あり — カバー：あり
• フリーボード 0.75 m — サイズ：1.8x2.3 / 1.5x2.3 / 1.2x2.3 / 0.9x2.3 — 深さ 2.3 m — 引き綱：あり — 伸縮棒：あり — カバー：あり
• フリーボード 1.0 m — サイズ：1.8x2.7 / 1.5x2.7 / 1.2x2.7 / 0.9x2.7 — 深さ 2.7 m — 引き綱：あり — 伸縮棒：あり — カバー：あり
• フリーボード 1.5–4.0 m — 最大 1.8x6.5 m までの他サイズ対応あり。カスタム仕様は供給元へお問い合わせください。
