地磁場センサー 9X

ボート用磁気

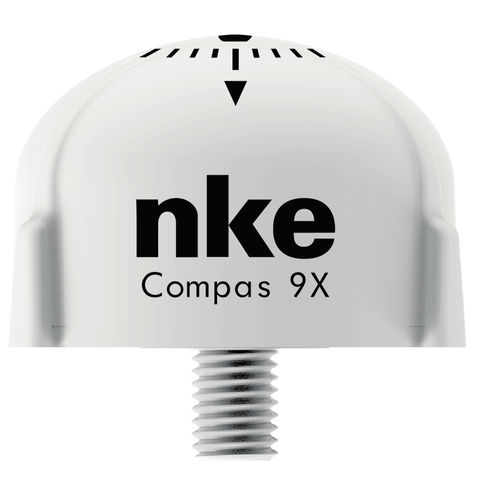

Compas 9X」nkeは、加速度センサー、ジャイロセンサー、地磁気センサーのデータをリアルタイムで融合し、慣性ユニット並みの精度を実現したセンサーです。ヘディング、ローリング、ピッチングなど、3次元空間における真のオリエンテーションを提供します。移動量と方位は25Hzの周波数で取得できます（NMEA出力）。 センサーの小型化（MEMS部品）と新世代の防水ハウジングへの統合により、船上への設置が容易になりました。 特性 消費電力:<500mW 角度の決断: 0,01° 磁気ヘッドの精密: 2° （動的） ロールおよびピッチの精密: 1° （動的） ジャイロスコープ：±2000°/s 加速度計：±16G 地磁気センサ：± 0,8Gauss 動作温度: -10°C à +50°C 防水性：IP67 重さ：200g 外形寸法：H68 x Ø78 保証期間：2年 付属品：ブラケット、6mケーブル 資料：90-60-534 機能 水先案内人の場合、船の加速度データからコンパスの方位を補正します。 9Xコンパスとジャイロパイロット（ジャイロメーター一体型）の組み合わせで、パイロット性能を向上させます。 一般的なフラックスゲートコンパスでは、ボートの加速度データが得られません。そのため、コンパスの方位データには安定した値を得るためのダンピングがかかっており、そうでなければ使い物にならない。オートパイロットに内蔵されたジャイロメーターはこれを部分的に補いますが、9Xコンパスから得られるクリーンなデータによって、その性能はさらに向上します。
