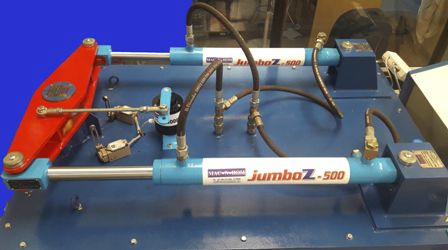

船用ステアリングシステム JumboZ-500
電動・油圧

船用ステアリングシステム
船用ステアリングシステム
船用ステアリングシステム
船用ステアリングシステム
船用ステアリングシステム
お気に入りに追加する
商品比較に追加する


特徴

応用分野
船用
作動
電動・油圧

詳細

型式:JumboZ-500は、以下のような中・重量船用に計画されています。 1.重漁船-100~130フィート 2.中型バージ 3.高速旅客船 技術的な指定 仕様 - JumboZ-500 油圧アクチュエータラムサイズ(mm) - 40X2 Nos 油圧アクチュエータ推力(kgf) - 1400@ 50kg/cm2 油圧アクチュエータトルク(ティラーアーム300mm (kg.m) - 500 油圧アクチュエータストローク(mm) - 440 ティラーアームタイプ - 両端 ティラーアームターン - Upto45°両側 ステアリングシステム - ステアリングホイール/ジョイスティック エマージェンシー・マニュアル・ステアリング - ビルトイン 低圧アラーム - オプション 温度アラーム - オプション ポート/スターボードエンドアラーム - オプション ラダーポジションインジケーター(オプション 電気/エンジン駆動油圧パワーパック 電気/エンジンドライブシステムでは、電動機駆動/エンジン駆動パワーパックは、システムに加圧油を提供しています。油圧ポンプはシャフトに連結され、エンジン/電動機によって駆動されます。 このタイプの電動油圧パワーパックは、重いはしけや小型船で使用され、ステアリングシステムの動力源として発電機が使用されます。 半バランス油圧ステアリングアクチュエータのペア 舵取りアームを船体の左右にスムーズかつ正確に回転させるための半バランス油圧リニアアクチュエータを一対計画しています。これらのアクチュエータの両側には給油口が設けられており、そこからアクチュエータのピストンに油を供給することができるようになっています。ヘルムポンプからリニアアクチュエーターにオイルが供給されると、どの給油口からオイルが供給されるかによってピストンロッドが前進または後退します。

---
