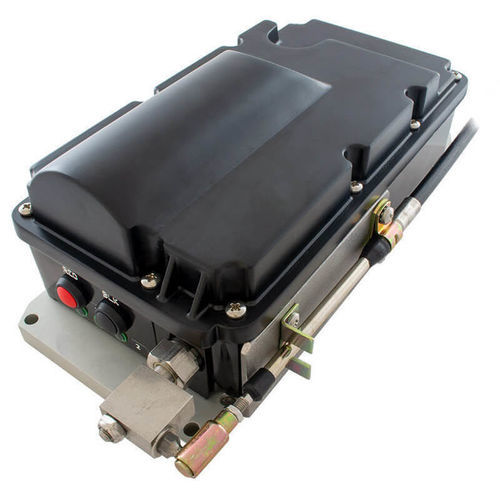

ボート用アクチュエータ Smart Actuator™ 4

電動リニアトリムシステム用

概要
Smart Actuator 4.2 は、インボード、アウトボード、スターンドライブ、ウォータージェットなどあらゆる船種に対応した単機能のリニア機械式アクチュエータです。電子指令を線形の機械運動に変換して、スロットル、シフト、トリム機構を駆動します。

制御入力

• CANbus
• アナログ入力
• スイッチ制御

用途

• 機械式エンジンスロットル制御
• 機械式トランスミッションシフト（E‑Shift）
• ウォータージェットのリバースバケット／ピッチ制御
• トリムおよびトローリング制御

型番

• 11356E-A — Smart Actuator 4.2 External Cable - Analog Input
• 11356E-C4 — Smart Actuator 4.2 - Throttle / E-Shift
• 11356E-C10 — Smart Actuator 4.2 External Cable- Shift
• 11356E-C11 — Smart Actuator 4.2 - External Cable - Bucket/Pitch
• 11356E-C12 — Smart Actuator 4.2 - Troll

仕様

• 動作電圧：10 - 36 V
• 制御入力：CANbus / アナログ / スイッチ制御
• 機械出力力：40 kg
• 出力速度：60 mm/s（減速可能）
• 長さ：233 mm（9.2 in）
• 幅：124 mm（4.87 in）
• 高さ：90 mm（3.5 in）
• 保護等級：IP67
• その他：CE要件に適合。トリムポンプまたは電気式シフト用のスイッチ出力×2
