断熱パネル

構造用アルミニウムステンレス製

概要
「熱放散‑断熱‑熱放散」のmetal-clad構造を持ち、真空による厚さ方向の断熱と金属被覆による平面方向の放熱を兼備します。-196°C〜800°Cの広い温度域でエネルギー貯蔵や電池システムの熱管理・断熱に使用でき、高シリカ綿、セラミックファイバーフェルト、エアロゲルフェルト、ガラス繊維紙、PIR、PURなどの非真空断熱材の代替として設計されています。

製品説明

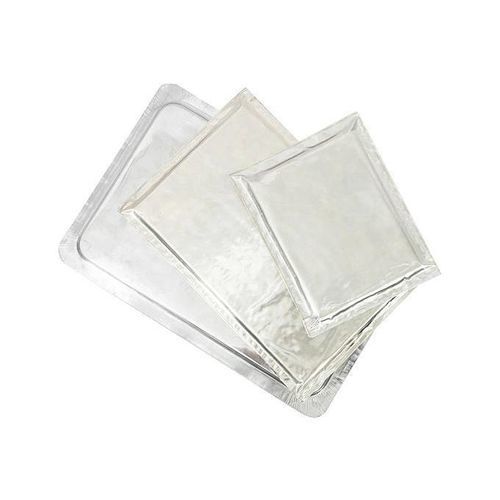

M-VIPは第5世代の真空断熱パネルです。外装はアルミホイルまたはステンレス鋼箔、コアは玄武岩繊維や高シリカ繊維などの耐熱素材で構成され、コアは真空引き後に溶接で封止されます。M-VIPは高シリカ綿やエアロゲル系材料の代替として、低熱伝導率と極端温度への耐性を備えます。

利点

• 放熱と真空断熱の統合：金属被覆が平面方向の放熱を担い、真空化されたコアが厚さ方向の断熱を実現。エッジを放熱体に接続してシステム全体の熱管理が可能。
• 定常状態での実証性能：8 mmのM-VIPは400°Cおよび600°Cで9 mmのエアロゲルフェルトに比べ背面温度が低く、加熱速度が遅い。
• 過渡応答の改善：急速な温度上昇試験でエアロゲルフェルトより優れた断熱性能を示す。
• 機械的・安全性特性：耐パンク性、高い圧縮強度、長寿命、クラスA不燃性。

用途

• 低温保管・輸送（例：LNGタンク、サンプルやワクチンのための低温冷凍庫）。
• 航空宇宙と航空（宇宙機の断熱、高温にさらされる航空部品や電子機器の断熱）。
• 産業用高温設備（炉、窯、石油化学の反応器・配管）。
• エネルギー分野（溶融塩などの熱エネルギー貯蔵、原子力の高温部品）。
• 自動車・輸送（EVバッテリーパックの断熱、排気系の断熱）。
• 建築（高性能・耐火断熱材）。
• エレクトロニクス・データセンター（熱管理・放熱）。
• 食品・飲料（高温調理機器、コールドチェーン物流）。
• 科学研究（高温実験・低温研究用装置）。
• 再生可能エネルギー（太陽熱蓄熱や風力部材の断熱）。

技術仕様

• 使用温度範囲：-196°C〜800°C。
• 製品世代：第5世代 M-VIP。
• 構造：metal-clad型VIP（熱放散‑断熱‑熱放散）。
• 被覆材：アルミホイルまたはステンレス鋼箔。
• コア材：玄武岩繊維、高シリカ繊維、その他耐熱コア材。
• 製造：真空引きコア、溶接による封止。
• 主要特性：低熱伝導率、高低温耐性、耐パンク性、高い圧縮強度、クラスA不燃。
• 代表的な代替材：高シリカ綿、セラミックファイバーフェルト、エアロゲルフェルト、ガラス繊維紙、PIR、PUR。
