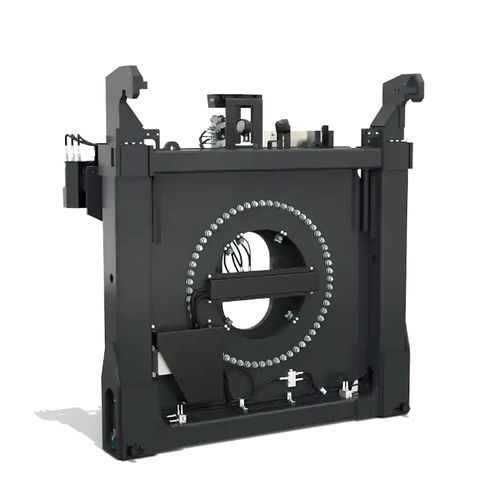

フォークリフトトラック用スプレッダー 508R

コンテナ用回転機能付電動

製品概要
ELME Spreader 型番 508R は、空の ISO コンテナを取扱うための回転式エンドリフトスプレッダです。508R はフォークリフトのマスト内のキャリッジへ組み込む設計で、短辺側から空の20ft ISO コンテナ1台を取扱えます。ISO コンテナ規格に準拠したエンドリフト要件を満たします。

設計と機能
本スプレッダは幅8ft のコンテナを想定し、2 258 mm のピッチ（ツイストロック間）で設計されています。上部フックは油圧で調整可能で、様々なコンテナ高さに対応します。コンテナは下部の2つの水平ツイストロックと上部の2つのコーナーフックで吊り上げ・固定されます。回転機能はコンテナの修理や正確な位置決めに有効です。

TWISTLOCK システム
ツイストロックシステムは堅牢な構造で長年にわたり実績があります。508R は材質を焼入れした ISO クイック交換式ツイストロックを備え、油圧作動および誤作動防止の機械的なインターロックを採用しています。

制御および保護システム
電気系統は常時スプレッダの状態を監視します。インジケータはスプレッダが正しくセットされ、ロックされているかをオペレータに通知します。各信号はツイストロック作動やリフト遮断といった重要な保護機能の前提条件です。

標準構成に含まれるもの

• 車両に合わせた統合取付金具
• 回転機能
• 2個の水平 ISO ツイストロック
• 油圧式トップフック
• 全油圧機能用ソレノイドバルブ
• 電気的および機械的なツイストロック保護・表示システム
• リフト遮断信号
• LED表示灯
• LED作業灯

技術仕様（表）
持上げ方式: 2個の水平ツイストロック
スタッキング方式: 通常およびブロックスタッキング
スプレッダ重量 (TW): 約 4 700 kg より
吊上げ能力 (SWL), スプレッダ: 6 トン
回転: 時計回り 105° / 反時計回り 195°
油圧、作動圧力 最大: 140 bar
油圧、流量: 最大 60 L/min
電気 - 制御電圧: 24 VDC
色: ブラックグレー RAL 7021

免責事項
仕様は予告なく変更されることがあります。オプション一覧により製品を特定のニーズに適合させることが可能です。
