リフト用フック

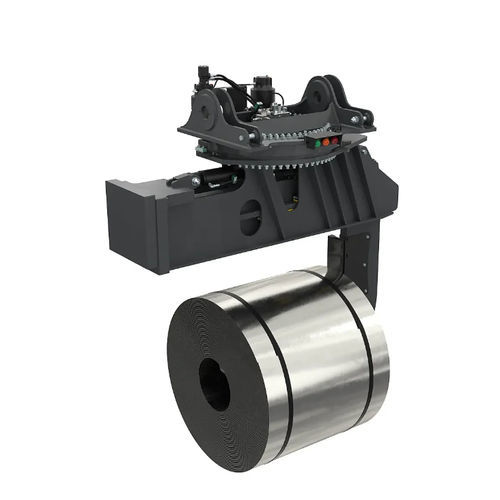

リーチスタッカーによるコイルハンドリング設備 ELMEコイルフック719RSは、最大45トンのスチールコイルをハンドリングするための装置です。コイルフック719RSはリーチスタッカーに取り付けるように設計されています。 Cフックは15トンから45トンまでのコイルを取り扱うために設計されています。コイルフックは用途に応じてカスタム設計されるため、幅広い容量、コイルサイズ、デザインスタイルがあります。コイルフック719RSは1,600 mmの引出しが可能で、そのうち最初の1,000 mmは（コイルがCフックにぶら下がった状態で）荷重をかけた状態で引出しが可能です。これにより、コイルを正確に配置するためのマイクロモーションが可能になります。 コイルを正確に配置できます。 パワーダンピングシステムを標準装備しているため、コイルを積載した状態でも、Cフックを常に水平に保つことが可能です。引き抜き（サイドシフト）は1本の油圧シリンダーで行われます。回転は、ダブルトランスミッションモーターと保持用ブレーキを備えた旋回リングによって駆動されます。コイルフック719RSは、J1939プロトコルのCANバス制御システムを装備しています。 吊り上げ能力（SWL） - 15-45トン インターフェースタイプ - リーチスタッカー リフティングシステムのタイプ - コイルハンドリング用Cフック 重量 - 約6 100 kg（容量とコイルサイズによる） 回転 195° CW/105° CCW - 終点間 <42 秒 *. サイドシフト（引き出し） - 1 600 mm 荷重によるサイドシフト - 1 000 mm 油圧、作動圧力 - 140 bar 油圧、流量 - 60 L /min 電気、制御電圧 - 24 VDC 色 - ブラックグレー RAL 7021 塗装厚 - 150 μ
