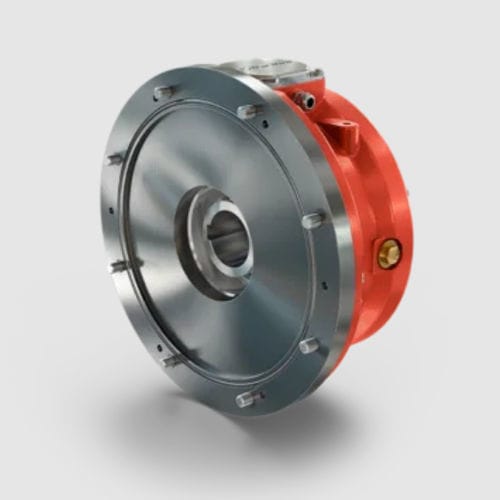

電磁式ブレーキ ROBA-stop® S

船舶のプロペラ軸

製品説明
ROBA-stop® S は、電磁式の一体型（モノブロック）セーフティブレーキで、機械的および気候的影響から保護するための密閉ハウジングを備えています。ハウジングと端子箱は一体鋳造され、高品質の防食処理や結露防止ヒーターのオプションにより内部結露を防止できます。港湾クレーン、船舶、洋上プラットフォームなど過酷な環境に適しています。

主なポイント

• 過酷な環境向けのモノブロック安全ブレーキ
• 高い耐腐食対策のオプション
• 保護等級 IP67 対応

新サイズ
サイズ11が海水環境やその他の厳しい環境向けに利用可能になりました。

適用分野

• 過酷環境：港湾クレーン、船舶、洋上プラットフォーム、トンネル、鉱山、クレーンやウィンチ

取付位置

• フリーシャフトエンドへの取り付け

安全性

• フェイルセーフ原理
• スイッチング状態監視が可能
• 非常停止制動に適合

利点

• 高い許容摩擦仕事により過酷な使用に対応

構造

• 電磁式作動、密閉ブレーキハウジング

装備 / 特徴

• 結露防止ヒーター（オプション）
• 摩耗監視が可能（オプション）
• 手動解放オプション：レバーまたは工具による緊急解放

構造 - 保護等級

• 一体鋳造ハウジングと特別な密閉端子箱
• 保護等級 IP67 対応

組立と保守

• 低メンテナンス設計

騒音

• 消音構造ではない

温度 / 絶縁

• 絶縁等級 F

使用率（デューティサイクル）

• 100% デューティでの使用が可能

技術仕様（サイズ別概略）
サイズ | 8 | 9 | 10 | 11
制動トルク M_N max [Nm] | 150 | 300 | 480 | 1.200
公称制動トルク M_N [Nm] | 100 | 200 | 400 | 800
最高回転数 n_max [min⁻¹] | 3.400 | 3.000 | 3.000 | 3.000
最小ハブ穴径 d_min [mm] | 25 | 25 | 25 | 55
最大ハブ穴径 d_max [mm] | 45 | 50 | 60 | 75
外径 D [mm] | 240 | 270 | 310 | 450

適用例 / ドキュメント

• 代表的用途：港湾クレーン、海洋用途、洋上プラットフォーム、トンネル・鉱山、クレーン・ウィンチ
• 製品データシート、CADファイル、バリアント別ドキュメントが利用可能

仕様 / 技術データ

• ブランド：mayr®
• モデル：ROBA-stop® S
• 保護等級：最大 IP67（モノブロックハウジングおよび密閉端子箱）
• 設計：電磁式、密閉ハウジング
• 耐腐食性：海洋/過酷環境向けの高品質防食処理
• 結露対策：結露防止ヒーター（オプション）
• 監視機能：スイッチング状態監視および摩耗監視が可能
• 安全原理：フェイルセーフ
• 絶縁等級：F
• デューティサイクル：100% 使用可
• 利用可能サイズおよび寸法/トルク：サイズ 8–11 を参照
