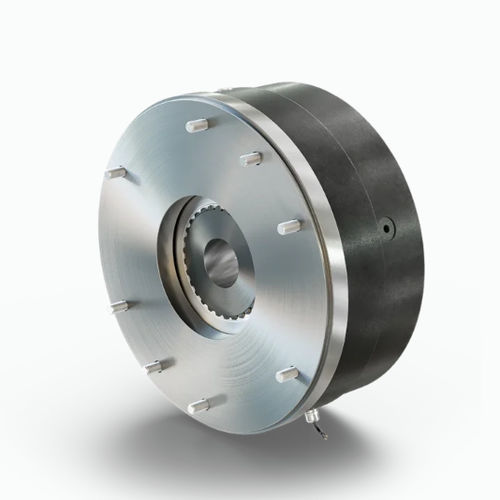

電磁式ブレーキ ROBA-stop M®

船舶のプロペラ軸

ROBA-stop M® は、標準的な電動モーターに合わせて設計された軸端取付型の電磁式安全ブレーキです。豊富なサイズ、ローター仕様、オプションにより、保持用途や動的制動用途に合わせた構成が可能です。IP66 相当の密閉ハウジングオプションや、−40 °C まで対応する Cold Climate VersionCCVを用意しています。

主なポイント

• 軸端取付型の安全ブレーキ
• 各種ローターと幅広いサイズ展開
• IP66 相当の密閉ハウジングオプション

製品特長

• 取付位置
• フリーシャフト端への取付
• 用途
• 保持および非常停止用の軸端取付モーターブレーキ
• デューティサイクル
• 構成により ED 100 % 使用可能
• 安全性
• フェイルセーフ原理
• 非常停止用途に対応
• スイッチ状態監視オプション
• 設計
• 電磁式、ローター材質は摩擦ライニング、金属、繊維複合など
• 追加オプション
• Cold Climate VersionCCV −40 °C 対応
• 摩耗監視
• 顧客仕様フランジプレート
• 結露防止ヒーター
• ダブルローター仕様
• 特殊摩擦材
• バックラッシュフリーオプション
• 特殊コイル電圧
• 施錠可能なハンドリリース
• 取付・メンテナンス
• 容易な取付
• メンテナンス低減

バリエーションと用途

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch風力発電のピッチ駆動向け
• ROBA-stop M® CCVCold Climate Version
• ダイナミックブレーキ連続的な動的制動向け
• ホールディングブレーキ非常停止時の高い保持トルク向け

コンフィギュレータ — 主要表抜粋
表サイズ 2 / 4 / 8 / 16 / 32
サイズ | 2 | 4 | 8 | 16 | 32
定格ブレーキトルク M_N [Nm] | 2 | 4 | 8 | 16 | 32
最高回転数 n_max [min^-1] | 6,000 | 5,000 | 4,000 | 3,500 | 3,000
最小ハブ穴 d_min [mm] | 8 | 10 | 11 | 14 | 19
最大ハブ穴 d_max [mm] | 15 | 15 | 20 | 25 | 30
外径 D [mm] | 81 | 92 | 108 | 134 | 154

表サイズ 60 / 100 / 150 / 250 / 500 / 1000 / 2000例
サイズ | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
定格ブレーキトルク M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1,000 | 2,000
最高回転数 n_max [min^-1] | 3,000 | 3,000 | 4,200 | 3,600 | 3,000 | 2,500 | 2,500
最小ハブ穴 d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
最大ハブ穴 d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
外径 D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

ローター / トルクの選択肢

• ダイナミックブレーキ運転中の定期的な動的制動に適合 — トルク概算 0.7〜1,400 Nm; 最高回転数はサイズにより異なる
• ホールディングブレーキ非常停止などの断続的な動的制動に適合 — トルク概算 4〜1,800+ Nm
• 小トルク域は摩擦ライニング複合材ローター、大トルク域は金属ローターを使用

認証

• ATEX
• CSA
• UL

技術データ抜粋

• Brand: mayr®
• 商品名 / 型式: ROBA-stop M®
• 種類: 電磁式、ばね作動式、軸端取付型安全ブレーキ
• 取付: フリーシャフト端取付
• 保護等級: IP66 までの密閉ハウジングオプション
• デューティサイクル: ED 100 % 対応構成あり
• 安全原理: フェイルセーフ
• 特記事項: 摩耗監視、結露防止ヒーター、ダブルローター、顧客仕様フランジ、施錠可能なハンドリリース、CCV −40 °C 対応

ダウンロード
製品データシート、カタログ、取付・取扱説明書および CAD データは、製品のダウンロードセクションから多言語で入手可能です。
