Conversor-carregador de protocolo Multi HS19

de dadosde bateriacom Bluetooth

Visão geral
Projetado para sistemas de baterias 650–1000 V, o Multi HS19 Solar 15k integra inversor/carregador trifásico e quatro rastreadores MPPT numa única unidade de rack de 19 polegadas. A arquitetura de alta tensão reduz correntes, seções de cabos e perdas, permitindo instalações em rack compactas e eficientes dentro do ecossistema Victron.

Principais características

• Suporte a bancos de baterias de alta tensão (650–1000 V).
• Saída trifásica completa em formato rack 19 polegadas; potência contínua 15 kW.
• Quatro MPPT independentes; entrada PV combinada até 32 kW; tensão máxima por MPPT 600 V.
• Elevada eficiência do inversor (até 98 %) e eficiência dos MPPT (~99 %).
• Design leve para rack (26,5 kg) facilitando a instalação por uma única pessoa.
• PowerControl e PowerAssist para gerir limites da rede e complementar a rede com energia da bateria.

Aplicações

• Sistemas ESS conectados à rede, residenciais e comerciais, e gestão de picos.
• Instalações montadas em rack que exigem potência trifásica compacta.
• Aplicações off‑grid, de backup e cargas críticas com baterias de alta tensão.
• Arranjos solares com sombras ou orientações mistas onde múltiplos MPPTs maximizam a produção.

Integração e monitorização

• Configuração local via Bluetooth com VictronConnect.
• Ligação a centros de comunicação GX (VenusOS) para monitorização remota via VRM e integração total do sistema.
• Suporte VE.Can / Battery CAN‑bus para comunicação com baterias compatíveis e controlo do sistema.
• Suporte Node‑RED (VenusOS) e integrações de terceiros para automação avançada.

Instalação e ligações

• Formato rack 19 polegadas pronto para integração em armários padrão.
• Conectores Surlok CC touch‑safe IP2X para ligações de bateria.
• Conectores MC4 para solar e fichas push‑in para CA para simplificar a cablagem e reduzir trabalho em obra.
• A arquitectura de alta tensão reduz as secções de cabo e os custos de instalação em longas distâncias.

Características / especificações técnicas

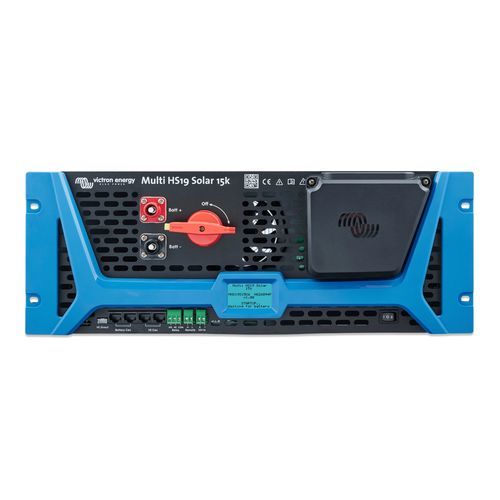

• Denominação: Multi HS19 Solar 15k
• Código de artigo: PMR803150300
• Potência contínua inversor/carregador: 15.000 VA (15 kW)
• Potência máxima de entrada solar: até 32 kW (total)
• Número de MPPTs: 4 independentes; tensão MPPT máx.: 600 V
• Eficiência MPPT: ~99 %
• Eficiência do inversor (máx.): até 98 %
• Tensão da bateria suportada: 650–1000 V (Battery CAN‑bus)
• Potência máxima de carga da bateria: até 33 kW a 800 V (carga gerida)
• Corrente máxima de carga da bateria: 41 A
• Transfer switch (AC): 32 A
• Formato: unidade rack 19 polegadas
• Dimensões (A x L x P): 177.8 x 482.6 x 700 mm
• Peso: 26.5 kg
• Conectores: Surlok CC (IP2X), MC4 (solar), push‑in (AC)
• Comunicações: Bluetooth (VictronConnect), compatibilidade GX/VenusOS, VE.Can / Battery CAN‑bus, monitorização remota VRM
