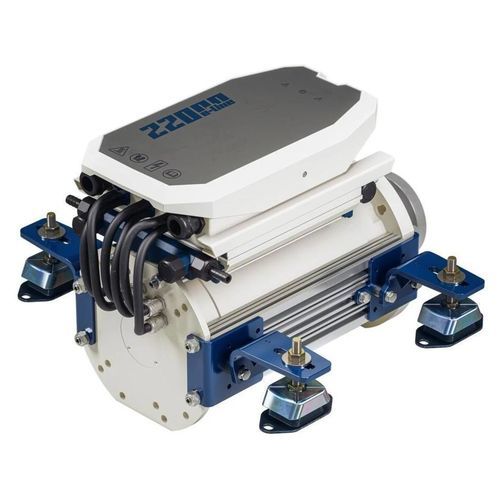

Motor elétrico E-LINE

de propulsãode centropara embarcação de recreio

Visão geral
O motor de propulsão elétrica intrabordo E-LINE 22 kW é uma solução refrigerada por líquido e de baixa manutenção para embarcações com transmissão por eixo. O design otimizado proporciona alta eficiência e a maior potência na sua gama elétrica, aumentando a autonomia por carga e reduzindo o consumo de energia. Adequado para embarcações novas e refits, para barcos até 15 m ou 20 toneladas.

Conjunto inclui

• Motor E-LINE 22 kW
• Painel de monitorização V-CAN
• Painel de chave V-CAN
• Conversor - 48VDC-12VDC, 360W
• Cabo V-CAN 1 m, livre de halogéneos
• Hub V-CAN-bus de 3 pontos
• Resistor de terminação V-CAN
• Cabo V-CAN 5 m, livre de halogéneos

Escolha o seu arrefecimento
O E-LINE 22 kW pode ser arrefecido com água superficial doce ou por um trocador de quilha. Utilize arrefecimento por superfície em água doce limpa; em água salgada ou contaminada, recomendam-se dois trocadores de quilha.

• Sistema de arrefecimento de quilha: EDKCSET
• Sistema de arrefecimento em água doce: EDFWSET

Conjuntos de monitorização avançados
Conjuntos de monitorização digital opcionais e ecrãs estão disponíveis para melhorar a monitorização do sistema e permitir manobras e posicionamento precisos.

Especificações técnicas

• SKU: ELINE220S
• Potência máxima de saída: 22 kW (aprox. 30 cv)
• Potência do motor: 20 kW (@1500 rpm)
• Velocidade máx. (RPM): 1600
• Torque máx. (Nm): 130
• Tipo de motor: motor de ímanes permanentes (PMAC)
• Tensão (V): 48 VDC (40 - 60 VDC)
• Corrente máxima de entrada: 580 A
• Consumo energético indicativo: 4 - 8 kWh @ 6 km/h (3,5 kt)
• Motor a combustão comparável (indicativo, cv): 30
• Comprimento de embarcação indicado: Até 15 m (50 pés) ou 20 toneladas
• Bus CAN: V-CAN
• Sistemas de arrefecimento: Arrefecimento líquido
• Conexões do sistema de arrefecimento líquido: 12,7 mm (1/2”) (entrada e saída)
• Peso: 93 kg
• Comprimento: 545 mm
• Altura: 371 mm
• Largura: 540 mm
• RPM máximo do eixo em modo ECO: 1200 rpm
• RPM máximo do eixo em modo POWER: 1600 rpm
• Relação de transmissão: 1:1 acionamento elétrico direto
• Acoplamento (opcional): Combiflex 1225 / 1230 | Bullflex 0125 / 011
• Classificação IP do motor: IP65 com membrana gore-tex e cobertura IPx3
• Controlo e avisos: Propulsão ativa, modo POWER, temperatura, nível da bateria, corrente elevada, baixa tensão, alarme de limitação
• Proteção do circuito elétrico: Fusível 500 Amperes (SLOW BLOW)
• Equipado com: Travagem eletrónica ativa, proteção de bateria e função Boosted Charge 24V > 48 VDC 120 A
