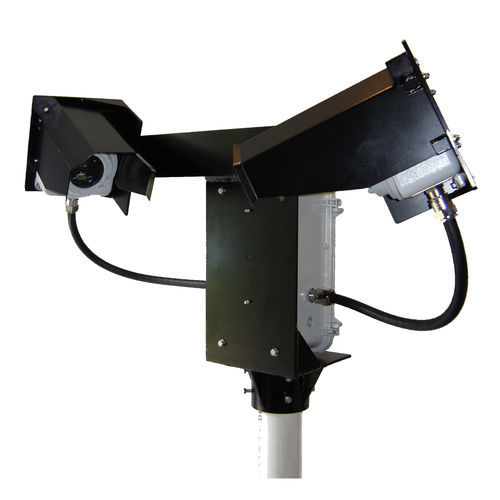

Sensor de ângulo EEx

náutico

O sensor de visibilidade EEx mede a visibilidade atmosférica (alcance óptico meteorológico) determinando a quantidade de luz espalhada por partículas (fumo, poeira, névoa, nevoeiro, chuva, & neve) no ar que passa através do volume da amostra. Um ângulo de dispersão de 42 graus para a frente é utilizado para assegurar o desempenho numa vasta gama de tamanhos de partículas. O MOR é calculado pelo utilizador através da conversão da força do sinal recebido (coeficiente de extinção, σ) usando a fórmula de Koschmieder, MOR (Km) = 3/σ. O desempenho em todas as condições meteorológicas foi um pré-requisito de concepção para o Sensor de Visibilidade EEx. O sensor utiliza caixas EEx com classificação ATEX/IECEx e cabos com bainha marítima offshore para assegurar um desempenho em todas as condições meteorológicas, Zona 1, certificado IP66. Uma estrutura robusta de alumínio pintada com tinta em pó durável é utilizada para montar as caixas e fornecer a montagem a um tubo de montagem fornecido pelo cliente. As linhas de alimentação e de sinal para o Sensor de Visibilidade EEx são protegidas com sobretensão e filtragem EMI para ajudar a garantir um serviço ininterrupto durante toda a vida útil do sensor. A instalação do Sensor de Visibilidade EEx é fácil. Uma flange de montagem localizada na parte inferior da caixa do sensor, com um tubo IPS de 4 polegadas fornecido pelo utilizador. As ligações de alimentação e sinal são feitas através de orifícios roscados M25, utilizando bucins e cablagem aprovados pelo utilizador. A cablagem do utilizador é feita em placas de bornes montadas em calha DIN na Caixa de Processamento de Sinal. A calibração do Sensor de Visibilidade EEx no campo é tão simples como fixar um dispositivo de calibração na parte de trás do sensor e seguir um procedimento que requer menos de 20 minutos. Cada sensor é fornecido com um dispositivo de calibração. A calibração semestral é recomendada.
